Bộ điều khiển FCU là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Trong hệ thống điều hòa trung tâm, bộ điều khiển FCU là thiết bị quan trọng giúp duy trì nhiệt độ ổn định, điều khiển quạt và tối ưu hiệu quả sử dụng năng lượng. Việc lựa chọn đúng Bộ điều khiển nhiệt độ FCU không chỉ nâng cao tiện nghi mà còn giúp hệ thống HVAC vận hành ổn định và tiết kiệm điện hơn. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, các dòng thermostat phổ biến và ứng dụng thực tế của Bộ điều khiển điều hòa FCU.

Bộ điều khiển FCU là gì?

Bộ điều khiển FCU (FCU thermostat) là thiết bị dùng để giám sát nhiệt độ phòng và điều khiển hoạt động của dàn quạt lạnh (Fan Coil Unit) trong hệ thống điều hòa trung tâm. Thiết bị cho phép cài đặt nhiệt độ mong muốn, điều khiển tốc độ quạt và đóng/mở van nước lạnh hoặc nước nóng nhằm duy trì nhiệt độ ổn định và tối ưu hiệu quả vận hành của hệ thống HVAC.

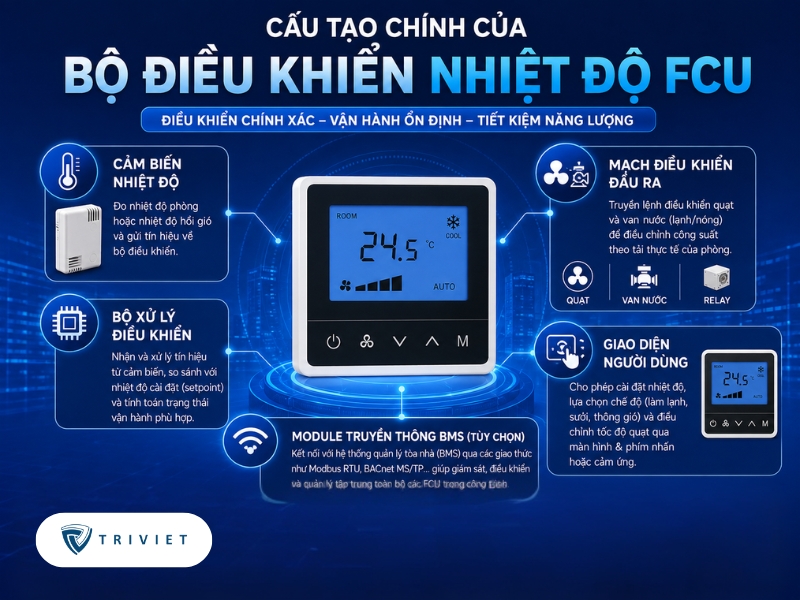

Cấu tạo của bộ điều khiển nhiệt độ FCU

Để điều khiển chính xác nhiệt độ và duy trì trạng thái vận hành ổn định của dàn FCU, bộ điều khiển nhiệt độ FCU được cấu tạo từ nhiều thành phần phần cứng và phần mềm phối hợp với nhau. Mỗi bộ phận đảm nhiệm một chức năng riêng trong quá trình đo nhiệt độ, xử lý tín hiệu và điều khiển thiết bị hiện trường.

Cảm biến nhiệt độ

Cảm biến nhiệt độ là bộ phận tiếp xúc trực tiếp với môi trường cần giám sát. Thiết bị có thể đo nhiệt độ phòng hoặc nhiệt độ hồi gió và liên tục gửi tín hiệu về bộ điều khiển. Độ chính xác của cảm biến ảnh hưởng trực tiếp đến khả năng duy trì nhiệt độ ổn định và mức độ tiện nghi của không gian sử dụng.

Bộ xử lý điều khiển

Đây là trung tâm xử lý của bộ điều khiển FCU. Bộ xử lý nhận dữ liệu từ cảm biến, so sánh với nhiệt độ cài đặt (setpoint) và tính toán trạng thái vận hành phù hợp. Dựa trên kết quả xử lý, thiết bị sẽ phát lệnh điều khiển quạt và van nước để đưa nhiệt độ phòng về giá trị mong muốn.

Mạch điều khiển đầu ra

Mạch đầu ra thực hiện việc truyền lệnh từ bộ xử lý đến các thiết bị của FCU. Bộ phận này thường điều khiển các cấp tốc độ quạt như thấp, trung bình, cao hoặc chế độ tự động, đồng thời điều khiển van nước lạnh hoặc nước nóng thông qua relay hoặc tín hiệu điều khiển điện tử. Nhờ đó, công suất làm lạnh hoặc sưởi được điều chỉnh theo tải thực tế của phòng.

Giao diện người dùng

Giao diện người dùng cho phép người vận hành cài đặt nhiệt độ, lựa chọn chế độ làm lạnh, sưởi hoặc thông gió và thay đổi tốc độ quạt. Tùy từng dòng sản phẩm, bộ điều khiển có thể sử dụng màn hình LCD kết hợp phím nhấn hoặc màn hình cảm ứng để thao tác trực quan và dễ sử dụng.

Module truyền thông BMS (tùy chọn)

Nhiều dòng bộ điều khiển FCU hiện đại được tích hợp module truyền thông để kết nối với hệ thống quản lý tòa nhà (BMS). Thiết bị có thể hỗ trợ các giao thức như Modbus RTU, BACnet MS/TP hoặc giao thức riêng của nhà sản xuất, cho phép giám sát trạng thái, thay đổi tham số vận hành và quản lý tập trung toàn bộ các FCU trong công trình.

Nhờ sự phối hợp giữa các thành phần trên, bộ điều khiển nhiệt độ FCU có thể điều khiển chính xác nhiệt độ phòng, tối ưu năng lượng và hỗ trợ tích hợp hiệu quả với hệ thống HVAC và BMS của tòa nhà hiện đại.

Nguyên lý hoạt động của bộ điều khiển điều hòa FCU

Để duy trì nhiệt độ ổn định và tối ưu năng lượng, bộ điều khiển điều hòa FCU hoạt động theo trình tự điều khiển tự động như sau:

1. Đo nhiệt độ liên tục: cảm biến liên tục theo dõi nhiệt độ phòng hoặc nhiệt độ hồi gió và gửi dữ liệu về bộ điều khiển theo thời gian thực.

2. So sánh với giá trị cài đặt: bộ điều khiển so sánh nhiệt độ thực tế với nhiệt độ cài đặt (setpoint) để xác định mức chênh lệch cần điều chỉnh.

3. Điều khiển quạt FCU: dựa trên độ lệch nhiệt độ, thiết bị tự động chọn tốc độ quạt phù hợp hoặc vận hành theo cấp tốc độ đã được người dùng cài đặt.

4. Điều khiển van nước lạnh/nóng: bộ điều khiển phát lệnh mở hoặc đóng van nước lạnh hoặc nước nóng nhằm điều chỉnh công suất làm lạnh hoặc sưởi của FCU.

5. Duy trì nhiệt độ ổn định: khi nhiệt độ phòng đạt giá trị cài đặt, hệ thống sẽ giảm công suất hoặc dừng cấp lạnh/sưởi để tiết kiệm năng lượng và duy trì điều kiện tiện nghi ổn định

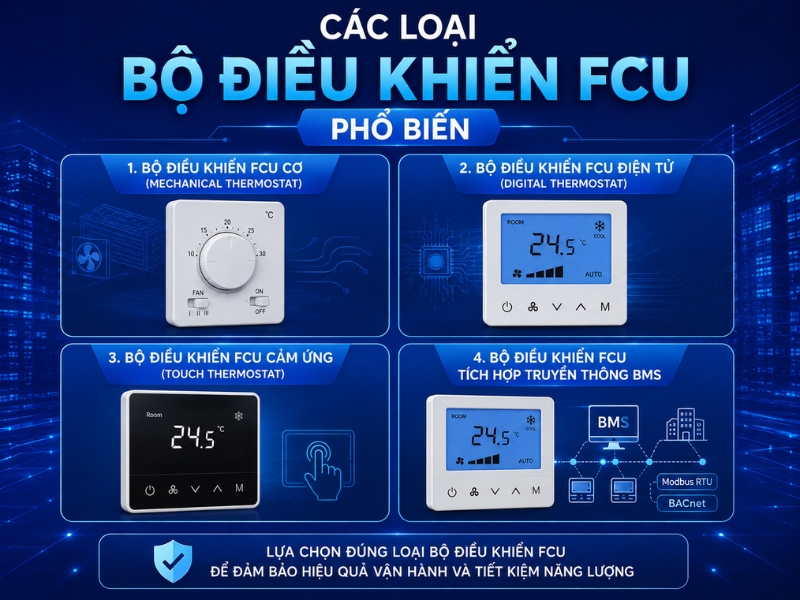

Các loại bộ điều khiển FCU phổ biến

Tùy theo yêu cầu điều khiển, mức độ tự động hóa và khả năng tích hợp với hệ thống quản lý tòa nhà, bộ điều khiển FCU được phân thành nhiều dòng khác nhau. Mỗi loại có đặc điểm riêng về độ chính xác, giao diện sử dụng và phạm vi ứng dụng trong hệ thống HVAC.

Bộ điều khiển FCU cơ (Mechanical Thermostat)

Sử dụng cơ cấu cơ học để đóng/ngắt tiếp điểm theo nhiệt độ, cấu tạo đơn giản và chi phí đầu tư thấp.

Bộ điều khiển FCU điện tử (Digital Thermostat)

Sử dụng cảm biến điện tử và vi xử lý để điều khiển nhiệt độ chính xác hơn, đồng thời hỗ trợ nhiều chế độ vận hành và cài đặt linh hoạt.

Bộ điều khiển FCU cảm ứng (Touch Thermostat)

Là dòng thermostat điện tử sử dụng màn hình cảm ứng, giao diện hiện đại và thao tác trực quan hơn so với loại dùng phím nhấn truyền thống.

Bộ điều khiển FCU tích hợp truyền thông BMS

Hỗ trợ các giao thức như Modbus RTU hoặc BACnet để kết nối với hệ thống quản lý tòa nhà, cho phép giám sát và điều khiển tập trung toàn bộ các FCU trong công trình.

>>> Xem thêm: Tìm hiểu đầy đủ về: Bộ điều khiển FCU

Ứng dụng của bộ điều khiển FCU trong thực tế

Nhờ khả năng điều khiển nhiệt độ chính xác và dễ dàng tích hợp với hệ thống HVAC, bộ điều khiển FCU được sử dụng rộng rãi trong nhiều loại công trình hiện đại.

Tòa nhà văn phòng

Bộ điều khiển FCU được lắp đặt tại từng phòng làm việc hoặc khu vực chức năng để điều chỉnh nhiệt độ theo nhu cầu sử dụng thực tế, giúp duy trì môi trường làm việc ổn định, giảm tiêu thụ điện năng và hỗ trợ quản lý tập trung thông qua BMS.

Khách sạn và resort

Thiết bị cho phép khách tự cài đặt nhiệt độ và tốc độ quạt trong phòng nghỉ, đồng thời hỗ trợ các chế độ tiết kiệm năng lượng khi phòng không có người, giúp nâng cao trải nghiệm lưu trú và giảm chi phí vận hành điều hòa.

Căn hộ và chung cư cao cấp

Bộ điều khiển FCU giúp cư dân điều chỉnh nhiệt độ từng phòng độc lập, kết hợp với hệ thống nhà thông minh để tự động vận hành theo lịch, theo hiện diện hoặc theo điều kiện môi trường thực tế.

Bệnh viện và cơ sở y tế

Thiết bị được sử dụng để duy trì nhiệt độ ổn định tại phòng bệnh, phòng khám, phòng kỹ thuật và khu vực điều trị, góp phần đảm bảo điều kiện tiện nghi cho bệnh nhân và hỗ trợ kiểm soát môi trường trong các khu vực yêu cầu kỹ thuật cao.

Trung tâm thương mại

Bộ điều khiển FCU được triển khai cho từng gian hàng, khu vực dịch vụ và không gian công cộng nhằm điều chỉnh tải lạnh theo mật độ người sử dụng, giảm lãng phí năng lượng và duy trì điều kiện nhiệt độ đồng đều trong toàn bộ công trình.

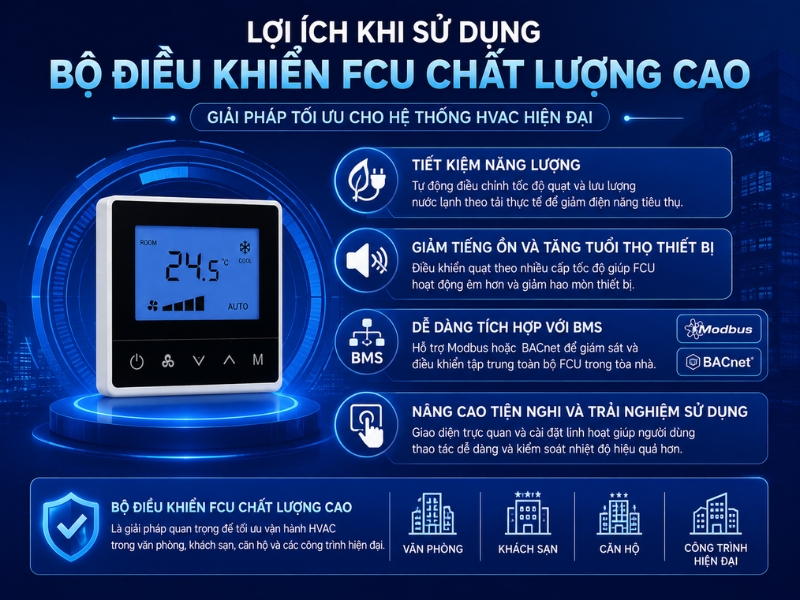

Lợi ích khi sử dụng bộ điều khiển FCU chất lượng cao

Việc lựa chọn bộ điều khiển FCU chất lượng cao giúp hệ thống HVAC vận hành ổn định, tiết kiệm năng lượng và nâng cao tiện nghi sử dụng.

- Tiết kiệm năng lượng: Tự động điều chỉnh tốc độ quạt và lưu lượng nước lạnh theo tải thực tế để giảm điện năng tiêu thụ.

- Giảm tiếng ồn và tăng tuổi thọ thiết bị: Điều khiển quạt theo nhiều cấp tốc độ giúp FCU hoạt động êm hơn và giảm hao mòn thiết bị.

- Dễ dàng tích hợp với BMS:Hỗ trợ Modbus hoặc BACnet để giám sát và điều khiển tập trung toàn bộ FCU trong tòa nhà.

- Nâng cao tiện nghi và trải nghiệm sử dụng: Giao diện trực quan và cài đặt linh hoạt giúp người dùng thao tác dễ dàng và kiểm soát nhiệt độ hiệu quả hơn.

Nhờ các lợi ích trên, bộ điều khiển điều hòa FCU là giải pháp quan trọng để tối ưu vận hành HVAC trong văn phòng, khách sạn, căn hộ và các công trình hiện đại.

Câu hỏi thường gặp về bộ điều khiển FCU (FAQ)

Trong quá trình lựa chọn và sử dụng bộ điều khiển FCU, người dùng thường quan tâm đến khả năng tương thích, phương thức điều khiển và chu kỳ kiểm tra thiết bị. Dưới đây là những câu hỏi phổ biến nhất.

Bộ điều khiển FCU có dùng chung cho mọi loại FCU không?

Không. Cần lựa chọn thiết bị phù hợp với FCU 2 ống hoặc 4 ống, điện áp cấp nguồn và loại van điều khiển của hệ thống.

Nên chọn thermostat cơ hay điện tử?

Thermostat điện tử thường cho độ chính xác cao hơn, hỗ trợ nhiều chức năng và phù hợp với các công trình hiện đại; thermostat cơ phù hợp cho ứng dụng đơn giản và chi phí thấp.

Bộ điều khiển FCU có kết nối điện thoại được không?

Một số dòng thermostat thông minh có thể kết nối qua BMS hoặc gateway IoT để điều khiển từ xa bằng điện thoại, nhưng không phải model nào cũng hỗ trợ tính năng này.

Bao lâu nên kiểm tra hoặc hiệu chuẩn thermostat?

Nên kiểm tra định kỳ từ 6–12 tháng/lần hoặc theo khuyến nghị của nhà sản xuất để đảm bảo độ chính xác và ổn định của hệ thống điều hòa.

Bộ điều khiển FCU là thiết bị quan trọng giúp điều khiển nhiệt độ chính xác, tối ưu năng lượng và nâng cao hiệu quả vận hành của hệ thống HVAC trong tòa nhà hiện đại. Việc lựa chọn đúng bộ điều khiển FCU phù hợp với từng loại dàn quạt lạnh sẽ góp phần đảm bảo sự ổn định, tiện nghi và khả năng quản lý tập trung cho toàn bộ công trình. Nếu bạn cần tư vấn giải pháp bộ điều khiển FCU, lựa chọn thermostat phù hợp hoặc tích hợp với hệ thống BMS, hãy liên hệ Trí Việt Controls để được đội ngũ kỹ sư hỗ trợ kỹ thuật và triển khai giải pháp tối ưu cho dự án của bạn.
