Trong các hệ thống tự động hóa hiện đại, cảm biến đóng vai trò thu thập dữ liệu và chuyển đổi các đại lượng vật lý thành tín hiệu để phục vụ giám sát, điều khiển và tối ưu vận hành. Từ HVAC, BMS đến công nghiệp và nhà thông minh, thiết bị cảm biến là thành phần quan trọng giúp hệ thống hoạt động chính xác, an toàn và hiệu quả hơn. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, các dòng cảm biến phổ biến và ứng dụng thực tế hiện nay.

Cảm biến là gì?

Cảm biến (Sensor) là thiết bị dùng để phát hiện và đo lường các đại lượng vật lý hoặc môi trường như nhiệt độ, độ ẩm, áp suất, lưu lượng, ánh sáng, khí, chuyển động hoặc mức chất lỏng. Sau khi đo, cảm biến sẽ chuyển đổi giá trị này thành tín hiệu điện để truyền đến bộ điều khiển hoặc hệ thống giám sát.

Trong các hệ thống BMS, HVAC và tự động hóa công nghiệp, thiết bị cảm biến được xem là “mắt và tai” của hệ thống, giúp bộ điều khiển nhận biết trạng thái thực tế để đưa ra lệnh điều khiển phù hợp. Độ chính xác của cảm biến ảnh hưởng trực tiếp đến hiệu quả vận hành, mức tiêu thụ năng lượng và độ an toàn của toàn bộ hệ thống.

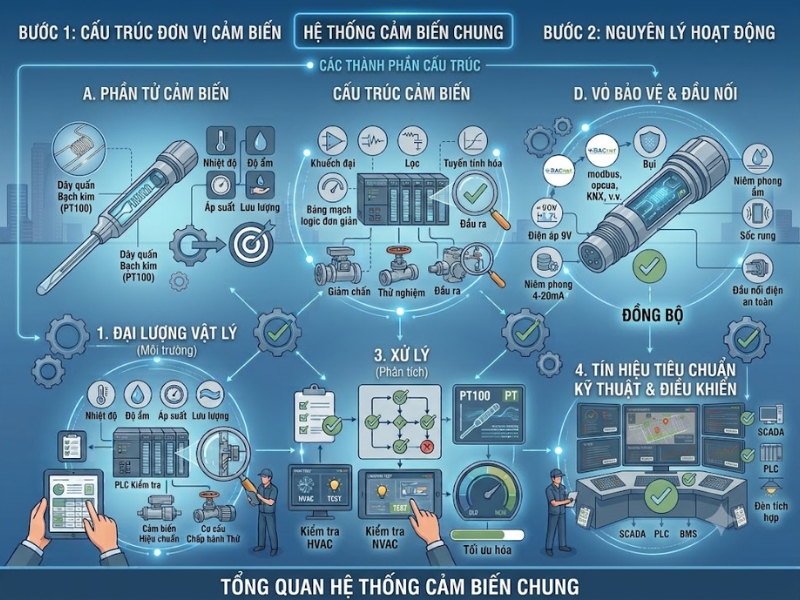

Cấu tạo và nguyên lý hoạt động của cảm biến

Để đo lường chính xác và hoạt động ổn định trong môi trường thực tế, một cảm biến thường được cấu tạo từ nhiều khối chức năng phối hợp với nhau. Mỗi khối đảm nhiệm một nhiệm vụ riêng trong quá trình thu thập và truyền dữ liệu.

Cấu tạo cơ bản của cảm biến

• Phần tử cảm nhận (Sensing Element): Là bộ phận trực tiếp tiếp xúc với đại lượng cần đo như nhiệt độ, độ ẩm, áp suất hoặc lưu lượng. Đây là thành phần quyết định độ nhạy và độ chính xác của cảm biến.
• Mạch xử lý tín hiệu: Tiếp nhận tín hiệu rất nhỏ từ phần tử cảm nhận, thực hiện khuếch đại, lọc nhiễu và tuyến tính hóa để tín hiệu ổn định trước khi truyền đi.
• Mạch xuất tín hiệu: Chuyển đổi tín hiệu đã xử lý thành các chuẩn thông dụng như 0–10 V, 4–20 mA, RS485, Modbus hoặc tín hiệu số, giúp dễ dàng kết nối với BMS, PLC hoặc SCADA.
• Vỏ bảo vệ và đầu nối: Bảo vệ cảm biến khỏi bụi, hơi ẩm, rung động và tác động cơ học; đồng thời đảm bảo kết nối điện ổn định trong quá trình vận hành lâu dài.

Nguyên lý hoạt động

Nguyên lý chung của thiết bị cảm biến là biến đổi một đại lượng vật lý thành tín hiệu điện có thể đo và xử lý được.

Quá trình hoạt động diễn ra theo các bước:

1. Đại lượng vật lý tác động lên phần tử cảm nhận.
2. Phần tử cảm nhận thay đổi một đặc tính điện như điện trở, điện áp, điện dung, điện cảm hoặc tần số.
3. Mạch xử lý chuyển sự thay đổi này thành tín hiệu điện ổn định và theo chuẩn kỹ thuật.
4. Tín hiệu được truyền đến bộ điều khiển BMS, PLC hoặc hệ thống giám sát để hiển thị, lưu trữ và đưa ra lệnh điều khiển thiết bị.

Ví dụ, cảm biến nhiệt độ PT100 là điện trở platinum có giá trị 100 Ω tại 0°C. Khi nhiệt độ tăng, điện trở tăng theo đặc tính gần tuyến tính; bộ điều khiển đo giá trị điện trở này và tính toán ra nhiệt độ thực tế để điều khiển hệ thống HVAC hoặc hiển thị trên BMS.

Các dòng cảm biến phổ biến tại Trí Việt Controls

Trí Việt Controls cung cấp nhiều dòng cảm biến FIBARO chuyên dùng cho nhà thông minh và hệ thống tự động hóa. Các thiết bị này sử dụng giao thức Z-Wave, hỗ trợ kết nối ổn định với Home Center và các nền tảng smart home tương thích, giúp giám sát an ninh, an toàn và tự động hóa vận hành trong công trình dân dụng cũng như thương mại.

Bộ cảm biến nhị phân đa năng

Thiết bị cho phép kết nối với các tiếp điểm khô hoặc cảm biến ngoài để nhận tín hiệu trạng thái đóng/mở, báo động hoặc các tín hiệu số khác. Universal Binary Sensor thường được dùng để tích hợp cửa cuốn, công tắc, cảm biến hiện trường hoặc các thiết bị kỹ thuật vào hệ thống nhà thông minh.

Cảm biến ngập nước

Cảm biến phát hiện nước rò rỉ hoặc ngập tại sàn nhà và gửi cảnh báo ngay khi có sự cố. Thiết bị phù hợp lắp đặt tại khu vực bếp, phòng giặt, phòng kỹ thuật, dưới chậu rửa hoặc gần đường ống nước để giảm thiểu nguy cơ hư hỏng do rò rỉ.

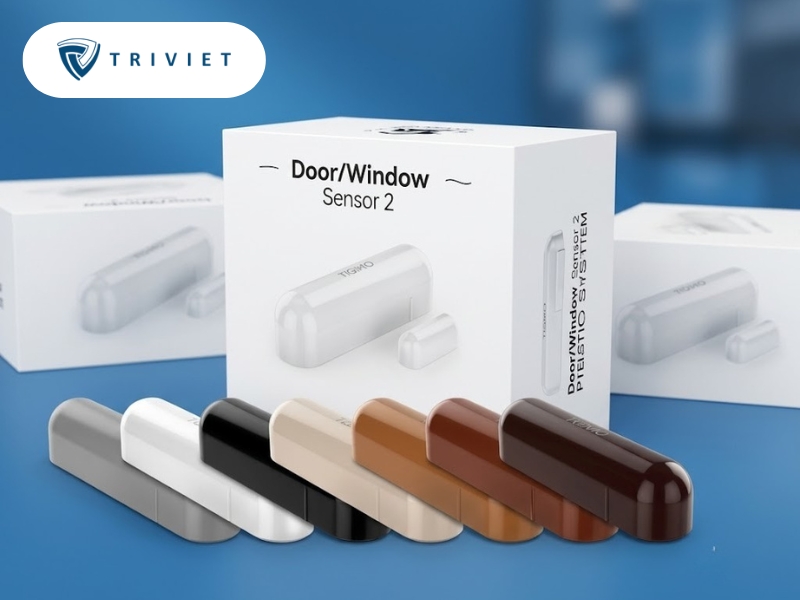

Cảm biến cửa và cửa sổ

Thiết bị sử dụng cảm biến từ để phát hiện trạng thái mở hoặc đóng của cửa đi, cửa sổ, cửa tủ hoặc cửa cuốn. Ngoài chức năng an ninh, cảm biến còn có thể dùng để tự động bật/tắt đèn, điều hòa hoặc kích hoạt các kịch bản smart home khi cửa thay đổi trạng thái.

Cảm biến khói

Cảm biến quang học phát hiện khói trong giai đoạn đầu của đám cháy và phát cảnh báo bằng còi tích hợp đồng thời gửi thông báo đến hệ thống điều khiển. Thiết bị hỗ trợ nâng cao an toàn phòng cháy cho căn hộ, biệt thự, văn phòng và các không gian kín.

Cảm biến chuyển động

Cảm biến hồng ngoại (PIR) phát hiện chuyển động của con người trong khu vực giám sát. Thiết bị thường được sử dụng để điều khiển chiếu sáng tự động, kích hoạt cảnh báo an ninh và tối ưu tiết kiệm năng lượng khi không có người sử dụng không gian.

Nhờ khả năng kết nối không dây, cấu hình linh hoạt và tích hợp đồng bộ với hệ sinh thái FIBARO, các dòng cảm biến tại Trí Việt Controls giúp xây dựng giải pháp nhà thông minh an toàn, tiện nghi và dễ dàng mở rộng theo nhu cầu sử dụng thực tế.

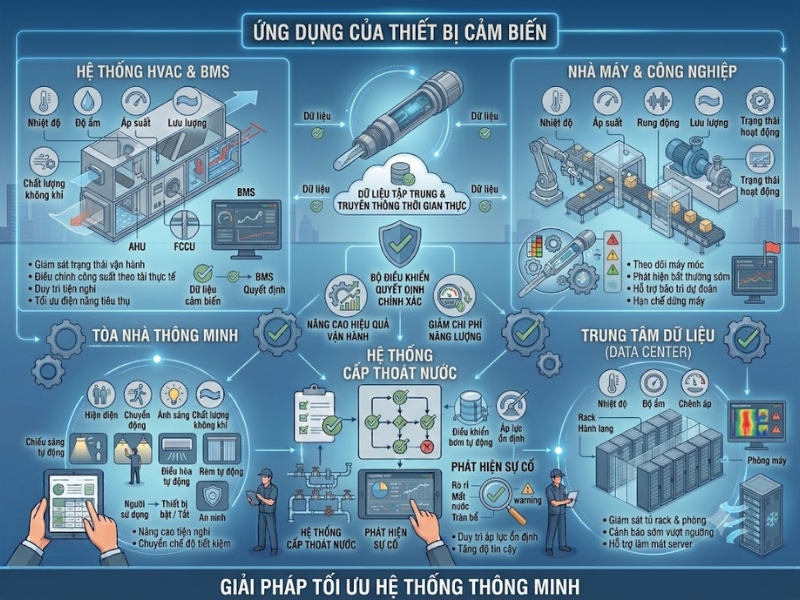

Ứng dụng của thiết bị cảm biến

Nhờ khả năng thu thập dữ liệu liên tục và truyền thông theo thời gian thực, thiết bị cảm biến được ứng dụng rộng rãi trong các hệ thống kỹ thuật hiện đại. Dữ liệu từ cảm biến giúp bộ điều khiển đưa ra quyết định chính xác, nâng cao hiệu quả vận hành và giảm chi phí năng lượng.

Hệ thống HVAC và BMS

Cảm biến nhiệt độ, độ ẩm, áp suất và lưu lượng được lắp đặt tại AHU, FCU, chiller và đường ống để giám sát trạng thái vận hành. Dữ liệu này giúp BMS điều chỉnh công suất điều hòa, lượng gió tươi và lưu lượng nước lạnh theo tải thực tế, từ đó duy trì điều kiện tiện nghi và tối ưu điện năng tiêu thụ.

Nhà máy và công nghiệp

Trong môi trường sản xuất, cảm biến được dùng để theo dõi nhiệt độ, áp suất, rung động, lưu lượng và trạng thái hoạt động của máy móc. Hệ thống có thể phát hiện sớm các dấu hiệu bất thường như quá nhiệt, giảm áp hoặc rung động tăng cao, hỗ trợ bảo trì dự đoán và hạn chế dừng máy ngoài kế hoạch.

Tòa nhà thông minh

Cảm biến hiện diện, chuyển động, ánh sáng và chất lượng không khí được tích hợp với hệ thống chiếu sáng, điều hòa, rèm và an ninh. Khi có người sử dụng, hệ thống tự động bật thiết bị; khi không có người, thiết bị sẽ được tắt hoặc chuyển sang chế độ tiết kiệm năng lượng, giúp nâng cao tiện nghi và hiệu quả vận hành.

Trung tâm dữ liệu (Data Center)

Data Center yêu cầu kiểm soát môi trường rất nghiêm ngặt. Cảm biến nhiệt độ, độ ẩm và chênh áp được bố trí tại tủ rack, hành lang nóng/lạnh và phòng máy để giám sát liên tục, cảnh báo sớm khi vượt ngưỡng và hỗ trợ điều khiển hệ thống làm mát nhằm bảo vệ máy chủ và thiết bị CNTT.

Hệ thống cấp thoát nước

Cảm biến mực nước, áp suất và lưu lượng được sử dụng tại bể chứa, trạm bơm và mạng đường ống để điều khiển bơm tự động, duy trì áp lực ổn định và phát hiện các sự cố như rò rỉ, mất nước hoặc tràn bể. Điều này giúp nâng cao độ tin cậy của hệ thống và giảm thất thoát nước trong quá trình vận hành.

>>> Tìm hiểu thêm: Top 8 cảm biến kỹ thuật quan trọng trong hệ thống HVAC & tòa nhà

Lợi ích khi sử dụng cảm biến

Việc triển khai cảm biến đúng vị trí và đúng chủng loại mang lại nhiều lợi ích cho hệ thống kỹ thuật.

• Đo lường chính xác: cung cấp dữ liệu thời gian thực cho bộ điều khiển.
• Tự động hóa vận hành: giảm thao tác thủ công và tăng độ ổn định.
• Tiết kiệm năng lượng: điều khiển thiết bị theo nhu cầu thực tế.
• Phát hiện sớm sự cố: cảnh báo bất thường trước khi xảy ra hư hỏng lớn.
• Nâng cao độ an toàn: giám sát các thông số quan trọng của hệ thống.
• Hỗ trợ quản lý tập trung: tích hợp dễ dàng với BMS, SCADA và IoT.

Nhờ những lợi ích này, thiết bị cảm biến ngày càng trở thành thành phần không thể thiếu trong các công trình thông minh và hệ thống tự động hóa hiện đại.

Cảm biến là nền tảng của mọi hệ thống giám sát và tự động hóa hiện đại, giúp thu thập dữ liệu chính xác để điều khiển thiết bị hiệu quả, tiết kiệm năng lượng và nâng cao độ an toàn vận hành. Việc lựa chọn đúng thiết bị cảm biến sẽ quyết định độ ổn định và hiệu suất của toàn bộ hệ thống BMS, HVAC hay công nghiệp. Nếu bạn cần tư vấn lựa chọn cảm biến phù hợp cho công trình hoặc dự án của mình, hãy liên hệ Trí Việt Controls để được hỗ trợ giải pháp tối ưu.
