Cảm biến quá nhiệt: giải pháp giám sát và bảo vệ thiết bị trước nguy cơ quá nhiệt

Nhiệt độ tăng cao bất thường có thể làm giảm hiệu suất, gây hư hỏng thiết bị hoặc tiềm ẩn nguy cơ mất an toàn trong hệ thống kỹ thuật. Cảm biến quá nhiệt giúp theo dõi nhiệt độ, phát hiện tình trạng vượt ngưỡng và đưa ra cảnh báo hoặc tín hiệu bảo vệ kịp thời.

Cảm biến quá nhiệt dùng để làm gì?

Cảm biến quá nhiệt là thiết bị dùng để phát hiện nhiệt độ của đối tượng hoặc môi trường vượt quá ngưỡng được thiết lập, từ đó phát tín hiệu cảnh báo hoặc kích hoạt chức năng bảo vệ. Thiết bị thường được sử dụng tại những vị trí có nguy cơ tăng nhiệt như động cơ, tủ điện, thiết bị HVAC và máy móc công nghiệp.

Tùy thiết kế, cảm biến có thể truyền giá trị nhiệt độ liên tục về bộ điều khiển hoặc chỉ chuyển trạng thái khi nhiệt độ vượt ngưỡng. Khi phát hiện điều kiện bất thường, tín hiệu có thể được đưa về BMS, PLC hoặc hệ thống cảnh báo để người vận hành xử lý, đồng thời thực hiện các biện pháp như giảm tải, dừng thiết bị hoặc kích hoạt bảo vệ.

>>> Xem ngay: Thiết bị cảm biến

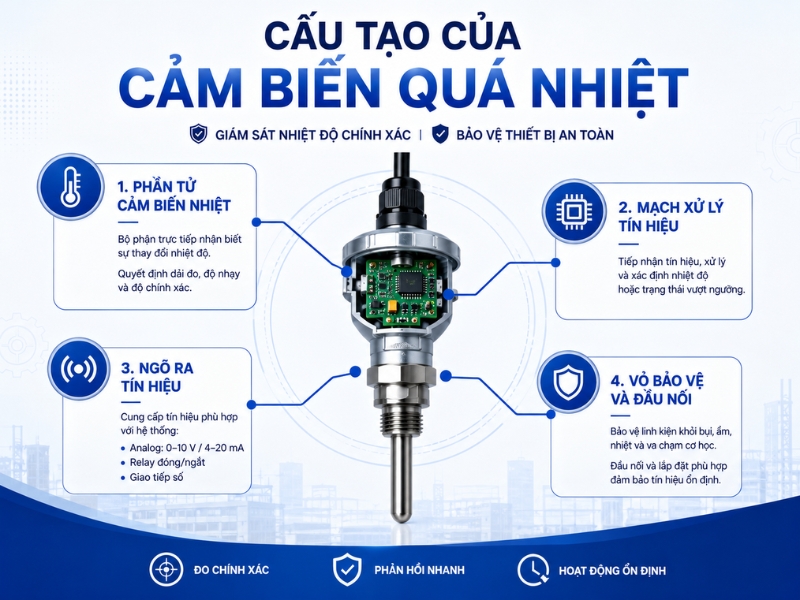

Cấu tạo của cảm biến quá nhiệt

Để phát hiện và phản hồi chính xác khi nhiệt độ tăng cao, cảm biến quá nhiệt thường gồm các bộ phận đảm nhiệm chức năng đo, xử lý và truyền tín hiệu.

Phần tử cảm biến nhiệt

Đây là bộ phận trực tiếp nhận biết sự thay đổi nhiệt độ, có thể sử dụng các phần tử như thermistor, RTD hoặc cảm biến bán dẫn tùy thiết kế. Đặc tính của phần tử cảm biến quyết định dải đo, độ nhạy và độ chính xác của thiết bị.

Mạch xử lý tín hiệu

Mạch điện tiếp nhận tín hiệu từ phần tử cảm biến, thực hiện xử lý và xác định nhiệt độ thực tế hoặc trạng thái vượt ngưỡng. Với các loại cảm biến điện tử, mạch xử lý có thể đảm nhiệm thêm chức năng lọc nhiễu, hiệu chỉnh và chuyển đổi tín hiệu.

Ngõ ra tín hiệu

Tùy model, cảm biến có thể cung cấp tín hiệu analog như 0–10 V hoặc 4–20 mA, tín hiệu relay đóng/ngắt hoặc giao tiếp số để kết nối với bộ điều khiển. Việc lựa chọn ngõ ra cần phù hợp với thiết bị tiếp nhận tín hiệu trong hệ thống.

Vỏ bảo vệ và đầu nối

Vỏ bảo vệ giúp hạn chế tác động của bụi, ẩm, nhiệt và va chạm cơ học lên các linh kiện bên trong. Đầu nối và phương thức lắp đặt cũng cần phù hợp với môi trường thực tế để đảm bảo tín hiệu ổn định trong quá trình vận hành.

Tiêu chí lựa chọn cảm biến quá nhiệt phù hợp

Việc lựa chọn cảm biến quá nhiệt cần dựa trên đặc điểm của đối tượng cần giám sát và yêu cầu của hệ thống điều khiển, thay vì chỉ xem xét dải nhiệt độ.

Dải đo và ngưỡng nhiệt độ

Cần xác định nhiệt độ làm việc bình thường, nhiệt độ cảnh báo và nhiệt độ giới hạn của thiết bị để chọn cảm biến có dải đo phù hợp. Không nên chọn cảm biến có giới hạn đo quá sát với nhiệt độ vận hành thực tế.

Độ chính xác và độ ổn định

Đối với các hệ thống yêu cầu kiểm soát nhiệt độ chặt chẽ, cần xem xét sai số, độ lặp lại và độ ổn định của cảm biến trong thời gian dài. Thông số này đặc biệt quan trọng khi dữ liệu được sử dụng để điều khiển hoặc cảnh báo tự động.

Tín hiệu đầu ra

Cần kiểm tra bộ điều khiển hoặc BMS/PLC đang sử dụng loại tín hiệu nào để lựa chọn cảm biến tương thích, chẳng hạn RTD, thermistor, 0–10 V, 4–20 mA, relay hoặc giao tiếp số.

Điều kiện môi trường lắp đặt

Nhiệt độ, độ ẩm, bụi, rung động, hóa chất và khả năng tiếp xúc với nước đều ảnh hưởng đến độ bền của thiết bị. Với môi trường khắc nghiệt, nên ưu tiên cảm biến có cấp bảo vệ và vật liệu vỏ phù hợp.

Khả năng tích hợp hệ thống

Nếu cảm biến được đưa vào BMS hoặc PLC, cần kiểm tra khả năng tương thích về tín hiệu, module I/O và phương thức truyền dữ liệu. Việc này giúp hạn chế phát sinh thêm bộ chuyển đổi hoặc thiết bị trung gian trong quá trình triển khai.

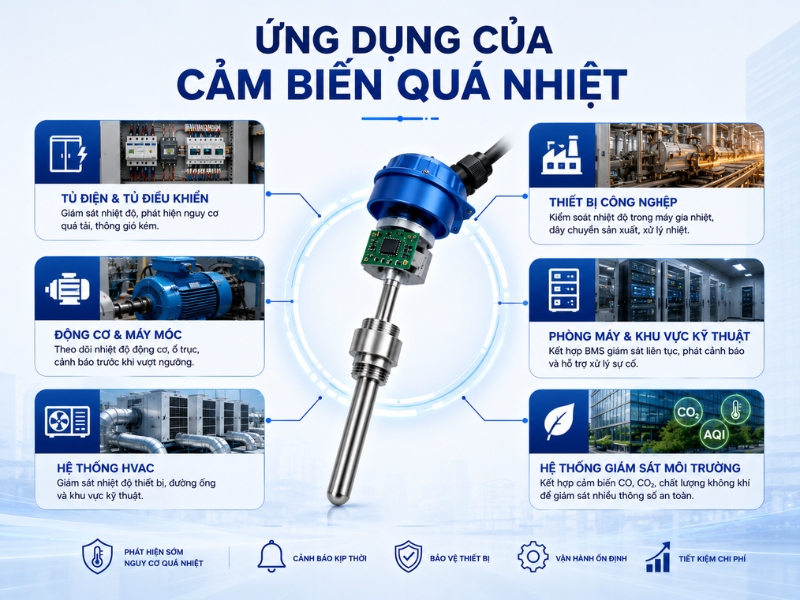

Ứng dụng của cảm biến quá nhiệt trong thực tế

Nhờ khả năng phát hiện sớm tình trạng nhiệt độ tăng bất thường, cảm biến quá nhiệt được sử dụng trong nhiều hệ thống cần giám sát và bảo vệ thiết bị.

- Tủ điện và tủ điều khiển: Theo dõi nhiệt độ bên trong tủ, phát hiện tình trạng tích nhiệt do quá tải, thông gió kém hoặc thiết bị điện hoạt động bất thường.

- Động cơ và máy móc: Giám sát nhiệt độ tại động cơ, ổ trục hoặc các vị trí có nguy cơ phát nhiệt để cảnh báo trước khi nhiệt độ vượt giới hạn an toàn.

- Hệ thống HVAC: Theo dõi nhiệt độ tại thiết bị, đường ống hoặc khu vực kỹ thuật để hỗ trợ điều khiển và phát hiện điều kiện vận hành bất thường.

- Thiết bị công nghiệp: Được sử dụng trong máy gia nhiệt, dây chuyền sản xuất và thiết bị xử lý nhiệt nhằm kiểm soát nhiệt độ theo giới hạn kỹ thuật.

- Phòng máy và khu vực kỹ thuật: Kết hợp với hệ thống BMS để giám sát nhiệt độ liên tục, phát cảnh báo và hỗ trợ người vận hành xử lý sự cố.

- Hệ thống giám sát môi trường: Trong các công trình hiện đại, cảm biến quá nhiệt có thể được triển khai cùng cảm biến CO, CO2 và cảm biến chất lượng không khí để theo dõi đồng thời nhiều thông số môi trường và an toàn.

Hướng dẫn lắp đặt cảm biến quá nhiệt đúng kỹ thuật

Vị trí và phương pháp lắp đặt ảnh hưởng trực tiếp đến độ chính xác của dữ liệu, vì vậy cần thực hiện theo đặc tính của từng loại cảm biến và thiết bị được giám sát.

1. Xác định đúng vị trí đo: Lắp cảm biến tại điểm có khả năng phản ánh chính xác nhiệt độ cần giám sát, tránh vị trí bị ảnh hưởng bởi nguồn nhiệt hoặc luồng khí không đại diện.

2. Đảm bảo tiếp xúc nhiệt phù hợp: Với cảm biến đo nhiệt độ bề mặt hoặc thiết bị, cần đảm bảo tiếp xúc đủ tốt giữa phần tử cảm biến và đối tượng đo để hạn chế sai số.

3. Đấu nối đúng tín hiệu: Kiểm tra sơ đồ đấu dây, cực tính và loại tín hiệu đầu ra trước khi kết nối với PLC, BMS hoặc bộ điều khiển.

4. Hạn chế nhiễu tín hiệu: Với đường dây tín hiệu dài hoặc môi trường có nhiều thiết bị công suất, nên sử dụng phương án đi dây và chống nhiễu phù hợp theo khuyến nghị của nhà sản xuất.

5. Kiểm tra sau lắp đặt: Đối chiếu giá trị cảm biến với thiết bị đo tham chiếu và kiểm tra tín hiệu cảnh báo tại ngưỡng cài đặt trước khi đưa hệ thống vào vận hành chính thức.

Cảm biến quá nhiệt giúp phát hiện sớm tình trạng nhiệt độ tăng bất thường, hỗ trợ cảnh báo và bảo vệ thiết bị trong HVAC, tủ điện, máy móc và các hệ thống công nghiệp. Lựa chọn đúng loại cảm biến, dải đo, tín hiệu đầu ra và vị trí lắp đặt sẽ giúp nâng cao độ chính xác cũng như độ tin cậy của hệ thống giám sát. Nếu cần tư vấn cảm biến quá nhiệt, cảm biến môi trường hoặc giải pháp tích hợp với BMS, hãy liên hệ Trí Việt Controls để được hỗ trợ lựa chọn thiết bị phù hợp với yêu cầu dự án.
