Tìm hiểu hệ thống camera giám sát IP, cấu tạo gồm camera, NVR, switch PoE, phần mềm VMS và giải pháp triển khai phù hợp cho từng công trình
Tại các tòa nhà, văn phòng, khách sạn và khu công nghiệp, nhu cầu giám sát hình ảnh ngày càng đòi hỏi khả năng quản lý nhiều khu vực trên cùng một nền tảng. Hệ thống camera giám sát IP sử dụng hạ tầng mạng để truyền tải dữ liệu video, hỗ trợ ghi hình, lưu trữ và truy xuất hình ảnh. Để triển khai hiệu quả, cần hiểu rõ cấu tạo, nguyên lý hoạt động và những yêu cầu kỹ thuật của hệ thống.
Hệ thống camera giám sát IP là hệ thống giám sát hình ảnh sử dụng camera Internet Protocol (IP Camera) để thu nhận, mã hóa và truyền dữ liệu video thông qua mạng IP. Hình ảnh từ camera có thể được chuyển đến đầu ghi NVR, máy chủ hoặc phần mềm quản lý video để hiển thị và lưu trữ.
Một hệ thống hoàn chỉnh thường bao gồm camera IP, thiết bị mạng, hạ tầng truyền dẫn, thiết bị lưu trữ và phần mềm quản lý. Các thành phần này phối hợp để thực hiện quá trình ghi hình, truyền dữ liệu và hỗ trợ người vận hành giám sát khu vực cần thiết.
Khác với camera analog truyền thống sử dụng tín hiệu video qua cáp đồng trục, camera IP truyền dữ liệu dưới dạng gói tin qua mạng. Điều này tạo điều kiện thuận lợi cho việc kết nối nhiều thiết bị, tổ chức hệ thống theo từng khu vực và mở rộng quy mô giám sát.
Cần lưu ý rằng camera IP không bắt buộc phải kết nối Internet để hoạt động. Hệ thống có thể vận hành hoàn toàn trong mạng LAN nội bộ. Kết nối Internet chỉ cần thiết khi có nhu cầu truy cập từ xa hoặc sử dụng những dịch vụ yêu cầu kết nối bên ngoài.
Để triển khai hệ thống camera giám sát IP, các thiết bị cần được lựa chọn đồng bộ theo yêu cầu ghi hình, truyền tải dữ liệu và quản lý. Mỗi thành phần đảm nhiệm một chức năng riêng trong quá trình vận hành.
Camera IP là thiết bị trực tiếp thu nhận hình ảnh tại khu vực giám sát. Dữ liệu từ cảm biến hình ảnh được xử lý, mã hóa và truyền qua giao diện mạng đến thiết bị ghi hình hoặc phần mềm quản lý.

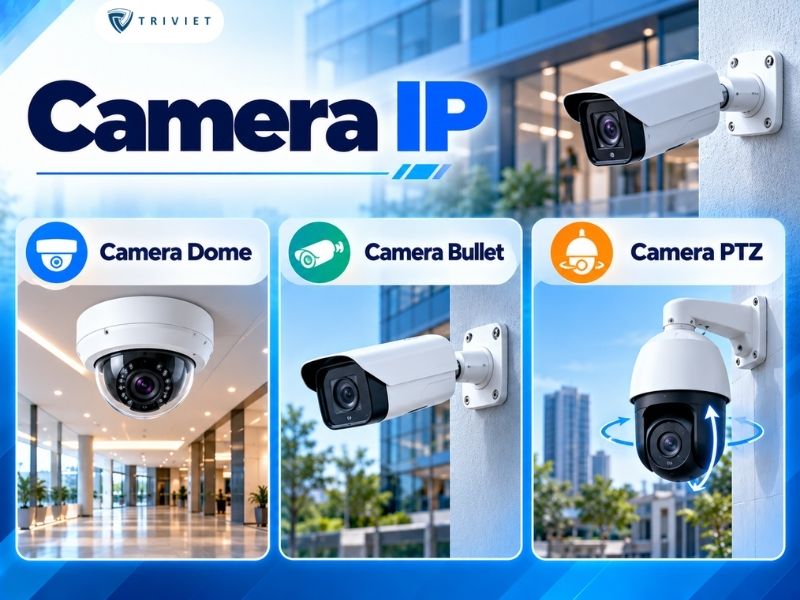

Một số kiểu camera thường được sử dụng gồm:
Camera dome: Có thiết kế dạng vòm, thường được lắp tại sảnh, hành lang hoặc các khu vực trong nhà.
Camera bullet: Có thiết kế thân trụ, phù hợp với nhiều vị trí cần quan sát theo hướng xác định.
Camera PTZ: Hỗ trợ điều khiển quay ngang, quay dọc và thu phóng trong phạm vi tính năng của thiết bị.
Khi lựa chọn camera, cần xem xét độ phân giải, tiêu cự ống kính, góc nhìn, khả năng hoạt động trong điều kiện thiếu sáng và cấp bảo vệ môi trường.
Đối với khu vực ngoài trời, thiết bị cần đáp ứng điều kiện nhiệt độ, độ ẩm và mức độ tiếp xúc với bụi, nước tại vị trí lắp đặt.
.jpg)
Switch là thiết bị kết nối các camera vào hạ tầng mạng, cho phép truyền dữ liệu đến NVR, máy chủ hoặc các thành phần quản lý khác.
Trong hệ thống camera IP, switch PoE thường được sử dụng để truyền dữ liệu và cấp nguồn điện qua cùng một tuyến cáp Ethernet khi camera hỗ trợ công nghệ này.
Khi lựa chọn switch PoE, cần kiểm tra:
Số lượng cổng kết nối.
Chuẩn PoE được hỗ trợ.
Công suất cấp nguồn trên từng cổng.
Tổng công suất PoE của switch.
Băng thông chuyển mạch và tốc độ cổng uplink.
Ví dụ, khi kết nối nhiều camera có công suất tiêu thụ khác nhau, tổng công suất yêu cầu cần nằm trong giới hạn PoE budget của switch.
Ngoài ra, khoảng cách truyền dẫn qua cáp đồng Ethernet cũng cần được tính toán theo tiêu chuẩn và thiết bị sử dụng. Với các tuyến dài, có thể cần giải pháp cáp quang, switch trung gian hoặc thiết bị mở rộng phù hợp.
NVR (Network Video Recorder) là thiết bị ghi hình được sử dụng trong nhiều hệ thống camera IP. Thiết bị tiếp nhận luồng video qua mạng và lưu trữ dữ liệu theo cấu hình.
Những chức năng thường gặp của NVR gồm:
Tiếp nhận luồng hình ảnh từ các camera tương thích.
Ghi hình liên tục hoặc theo lịch.
Quản lý các kênh camera.
Cho phép xem trực tiếp và xem lại dữ liệu.
Quản lý ổ cứng và thời gian lưu trữ.
Đối với hệ thống quy mô lớn, dữ liệu video có thể được lưu trữ trên máy chủ hoặc hệ thống lưu trữ tập trung theo kiến trúc triển khai.
Việc lựa chọn NVR hay server lưu trữ cần dựa trên số lượng camera, băng thông ghi hình, thời gian lưu trữ và yêu cầu mở rộng.
VMS (Video Management System) là phần mềm được sử dụng để quản lý, hiển thị và khai thác dữ liệu video từ hệ thống camera.
Tùy nền tảng, phần mềm VMS có thể hỗ trợ:
Xem hình ảnh trực tiếp từ nhiều camera.
Xem lại và tìm kiếm dữ liệu ghi hình.
Quản lý camera theo khu vực.
Thiết lập tài khoản và phân quyền.
Tiếp nhận sự kiện hoặc cảnh báo được hệ thống hỗ trợ.
Quản lý nhiều máy chủ hoặc địa điểm giám sát.
Trong các công trình có số lượng camera lớn, VMS giúp tổ chức giao diện giám sát tập trung, hạn chế việc phải truy cập riêng từng thiết bị ghi hình.
Khả năng kết nối giữa camera, NVR và VMS cần được kiểm tra theo giao thức, phiên bản phần mềm và danh sách thiết bị tương thích.

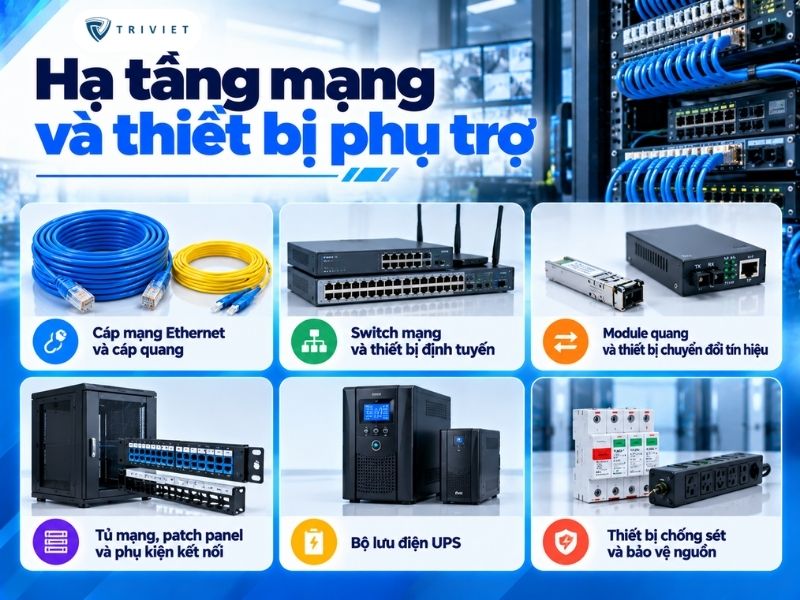

Ngoài các thiết bị chính, hệ thống camera giám sát IP cần có hạ tầng truyền dẫn và nguồn điện phù hợp.
Các thành phần có thể bao gồm:
Cáp mạng Ethernet và cáp quang.
Switch mạng và thiết bị định tuyến.
Module quang và thiết bị chuyển đổi tín hiệu.
Tủ mạng, patch panel và phụ kiện kết nối.
Bộ lưu điện UPS.
Thiết bị chống sét và bảo vệ nguồn theo yêu cầu.
Hạ tầng cần được thiết kế dựa trên khoảng cách lắp đặt, số lượng camera, điều kiện môi trường và yêu cầu duy trì hoạt động khi nguồn điện gặp sự cố.
.jpg)

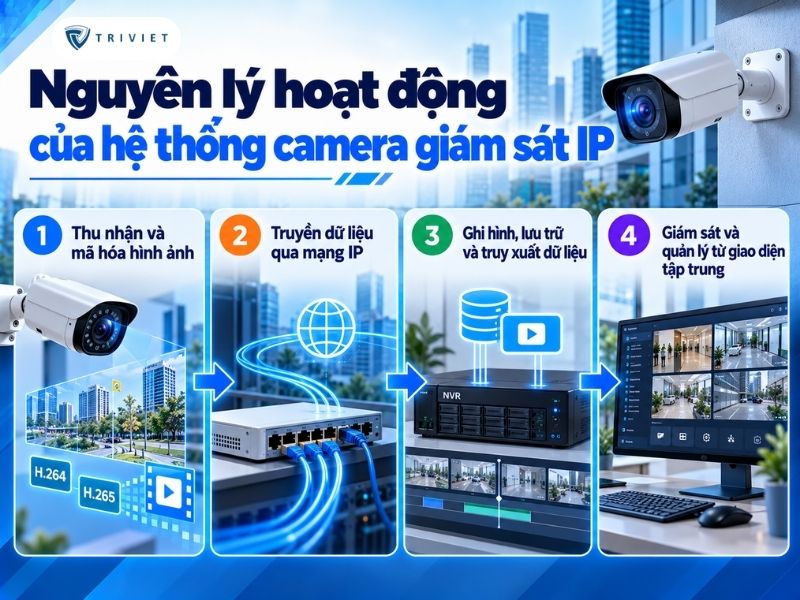

Hệ thống camera giám sát IP hoạt động dựa trên quá trình thu nhận hình ảnh, mã hóa dữ liệu, truyền qua mạng và lưu trữ tại thiết bị ghi hình. Người vận hành có thể truy cập dữ liệu thông qua giao diện được cấp quyền.
Camera sử dụng cảm biến hình ảnh để ghi nhận ánh sáng từ khu vực quan sát. Dữ liệu sau đó được xử lý và mã hóa thành luồng video.
Tùy thiết bị, camera có thể hỗ trợ các chuẩn nén như H.264 hoặc H.265 nhằm giảm dung lượng dữ liệu so với video chưa nén.
Chất lượng hình ảnh và dung lượng truyền tải phụ thuộc vào nhiều thông số như độ phân giải, tốc độ khung hình, bitrate, codec và mức độ phức tạp của khung cảnh.
Sau khi mã hóa, luồng video được truyền qua mạng Ethernet hoặc kết nối mạng tương thích đến NVR, VMS server hoặc thiết bị tiếp nhận khác.
Trong mạng LAN, camera thường được cấu hình địa chỉ IP và các thông số kết nối phù hợp với kiến trúc mạng.
Dữ liệu video có thể được truyền qua những giao thức và phương thức streaming được thiết bị hỗ trợ. Việc thiết lập cần bảo đảm tính tương thích giữa camera và hệ thống ghi hình.
Đối với công trình nhiều tầng hoặc nhiều khu vực, dữ liệu có thể đi qua nhiều switch trước khi đến hệ thống lưu trữ tập trung.
NVR hoặc máy chủ ghi hình tiếp nhận luồng video và lưu trữ theo lịch hoặc chế độ được cấu hình.
Một số chế độ ghi hình thường gặp gồm:
Ghi hình liên tục.
Ghi hình theo lịch.
Ghi hình theo sự kiện khi hệ thống hỗ trợ.
Khi cần kiểm tra, người vận hành có thể truy xuất bản ghi theo thời gian, camera hoặc sự kiện.
Thời gian lưu trữ thực tế phụ thuộc vào dung lượng ổ cứng, bitrate, số lượng camera và chế độ ghi hình.
Thông qua NVR hoặc phần mềm VMS, người vận hành có thể theo dõi hình ảnh trực tiếp và truy xuất dữ liệu từ những camera được cấp quyền.
Tùy nền tảng, giao diện có thể hỗ trợ hiển thị nhiều camera đồng thời, bố trí sơ đồ khu vực, tìm kiếm sự kiện và quản lý tài khoản.
Luồng hoạt động cơ bản của hệ thống:
Camera IP → Switch PoE/Mạng LAN → NVR hoặc VMS Server → Hệ thống lưu trữ → Giao diện giám sát
Kiến trúc thực tế có thể thay đổi tùy giải pháp. Một số hệ thống sử dụng NVR tích hợp chức năng lưu trữ, trong khi hệ thống khác sử dụng máy chủ ghi hình và thiết bị lưu trữ riêng.
.jpg)

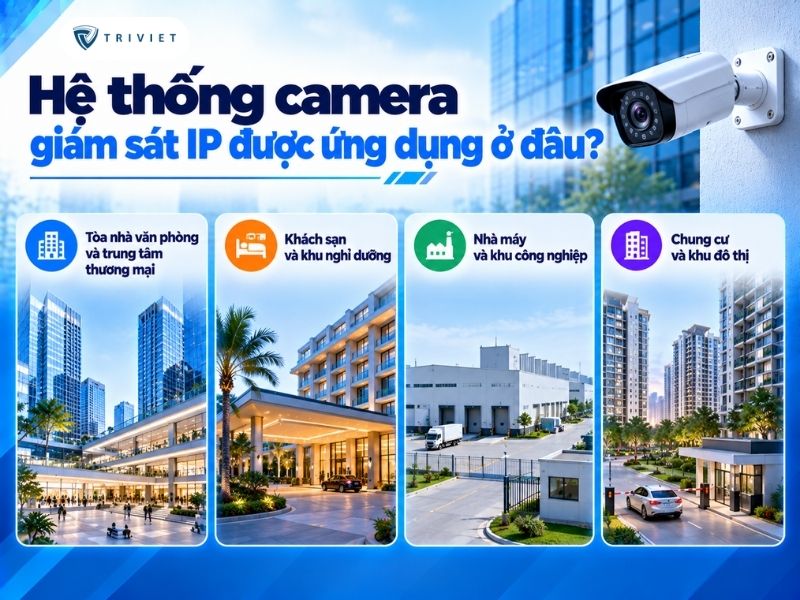

Nhờ khả năng truyền dữ liệu qua mạng và tổ chức quản lý tập trung, hệ thống camera IP có thể được triển khai tại nhiều loại công trình. Vị trí và cấu hình thiết bị cần được xác định theo mục tiêu giám sát thực tế.
Tại các tòa nhà văn phòng, hệ thống camera thường được bố trí ở sảnh, hành lang, lối ra vào, tầng hầm và những khu vực chung cần giám sát.
Với trung tâm thương mại, hệ thống có thể được tổ chức theo từng tầng hoặc khu vực chức năng để thuận tiện quản lý.
Việc lựa chọn camera cần xem xét mật độ người qua lại, điều kiện ánh sáng và mục tiêu quan sát tại từng vị trí.
Trong khách sạn, camera IP thường được sử dụng tại khu vực lễ tân, sảnh, hành lang chung, bãi xe và các lối ra vào phù hợp.
Hệ thống hỗ trợ bộ phận an ninh theo dõi khu vực công cộng và tra cứu hình ảnh khi có sự việc cần kiểm tra.
Việc bố trí camera phải bảo đảm quyền riêng tư của khách lưu trú. Không lắp đặt tại phòng ngủ, phòng tắm hoặc những không gian riêng tư không được phép giám sát.
Đối với nhà máy, hệ thống camera giám sát IP có thể được triển khai tại cổng ra vào, kho hàng, khu vực sản xuất và các vị trí cần quản lý an ninh.
Do môi trường lắp đặt có thể xuất hiện bụi, độ ẩm hoặc nhiệt độ cao, thiết bị cần được lựa chọn theo điều kiện thực tế.
Với những khu vực rộng, có thể kết hợp camera cố định và camera PTZ để đáp ứng các mục tiêu quan sát khác nhau.
Tại chung cư và khu đô thị, camera IP có thể được bố trí ở lối ra vào, hành lang, tầng hầm, khu vực công cộng và các vị trí phù hợp với thiết kế an ninh.
Hệ thống có thể được phân chia theo từng tòa nhà, sau đó kết nối về trung tâm giám sát chung.
Cách tổ chức này giúp bộ phận quản lý theo dõi nhiều khu vực, đồng thời thuận tiện khi cần mở rộng số lượng camera.
.jpg)
Không phải mọi công trình đều cần sử dụng cùng một kiến trúc camera IP. Quy mô triển khai ảnh hưởng trực tiếp đến cách bố trí thiết bị, hạ tầng mạng, hệ thống lưu trữ và phần mềm quản lý.
Đối với văn phòng nhỏ, cửa hàng hoặc công trình có ít khu vực cần giám sát, hệ thống có thể sử dụng camera IP kết nối với switch PoE và NVR.
Cấu hình thường tập trung vào:
Số lượng camera phù hợp với khu vực quan sát.
NVR đáp ứng số kênh và băng thông ghi hình.
Dung lượng ổ cứng theo thời gian lưu trữ.
Giao diện xem trực tiếp và xem lại đơn giản.
Giải pháp cần ưu tiên khả năng vận hành ổn định, dễ sử dụng và thuận tiện bảo trì.
Với tòa nhà văn phòng, khách sạn hoặc nhà máy có nhiều khu vực, hệ thống camera giám sát IP cần được tổ chức theo từng tầng hoặc nhóm thiết bị.
Các switch truy cập có thể kết nối camera tại từng khu vực, sau đó truyền dữ liệu về hệ thống ghi hình qua mạng nội bộ.
Khi thiết kế cần quan tâm đến:
Số lượng camera trên từng switch.
Băng thông uplink.
Công suất PoE.
Khả năng ghi hình đồng thời.
Dung lượng lưu trữ.
Số lượng người xem video cùng lúc.
Việc phân chia hệ thống theo khu vực giúp thuận tiện quản lý và xác định vị trí thiết bị khi cần bảo trì.

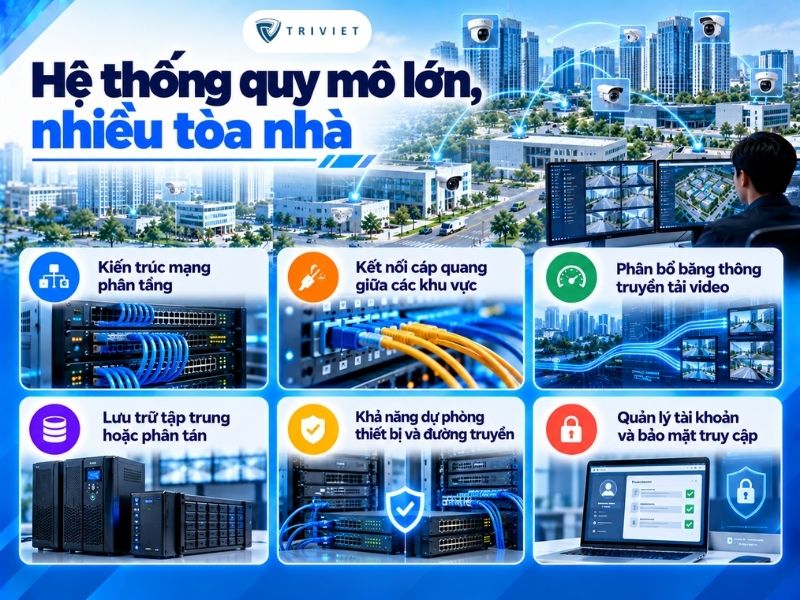

Đối với khu đô thị, khu công nghiệp hoặc tổ hợp nhiều tòa nhà, hệ thống có thể bao gồm hàng trăm hoặc nhiều hơn các camera được kết nối qua hạ tầng mạng.
Trong trường hợp này, cần xây dựng kiến trúc truyền dẫn, ghi hình và quản lý phù hợp với quy mô thực tế.
Giải pháp có thể sử dụng VMS để quản lý nhiều camera, máy chủ và địa điểm trên cùng một nền tảng.
Những yếu tố quan trọng cần xem xét gồm:
Kiến trúc mạng phân tầng.
Kết nối cáp quang giữa các khu vực.
Phân bổ băng thông truyền tải video.
Lưu trữ tập trung hoặc phân tán.
Khả năng dự phòng thiết bị và đường truyền.
Quản lý tài khoản và bảo mật truy cập.
Việc lựa chọn kiến trúc cần dựa trên yêu cầu giám sát, mức độ sẵn sàng của hệ thống và ngân sách đầu tư.
.jpg)
Một hệ thống camera có thể sử dụng thiết bị chất lượng cao nhưng vẫn không đáp ứng yêu cầu nếu vị trí lắp đặt, mạng truyền dẫn hoặc dung lượng lưu trữ được tính toán chưa phù hợp.
Độ phân giải là một thông số quan trọng nhưng không phải yếu tố duy nhất quyết định chất lượng hình ảnh.
Khi lựa chọn camera cần xác định mục tiêu quan sát:
Quan sát tổng thể khu vực.
Nhận biết hoạt động của người và phương tiện.
Thu nhận hình ảnh chi tiết tại vị trí cụ thể.
Ngoài độ phân giải, cần xem xét tiêu cự ống kính, góc nhìn, khoảng cách đến đối tượng và điều kiện ánh sáng.
Ví dụ, camera có góc nhìn rộng phù hợp để quan sát tổng thể nhưng mật độ điểm ảnh trên một đối tượng ở xa có thể thấp hơn so với camera sử dụng góc nhìn hẹp ở cùng độ phân giải.
Vì vậy, cần lựa chọn thiết bị dựa trên mục tiêu giám sát thực tế thay vì chỉ so sánh số megapixel.
Băng thông mạng và dung lượng lưu trữ ảnh hưởng trực tiếp đến khả năng ghi hình liên tục của hệ thống camera giám sát IP.
Các thông số cần xác định gồm:
Số lượng camera.
Độ phân giải và tốc độ khung hình.
Chuẩn nén video.
Bitrate dự kiến.
Thời gian ghi hình mỗi ngày.
Số ngày cần lưu trữ.
Có thể ước tính dung lượng lưu trữ theo công thức:
Dung lượng (GB) ≈ Bitrate (Mbps) × 3.600 × Số giờ ghi/ngày × Số ngày lưu × Số camera ÷ 8.000
Ví dụ, một camera có bitrate trung bình 4 Mbps, ghi hình liên tục 24 giờ/ngày trong 30 ngày sẽ tạo ra khoảng 1.296 GB dữ liệu video theo cách tính thập phân, chưa bao gồm phần dung lượng dự phòng và các dữ liệu khác.
Khi triển khai thực tế, cần tính thêm dung lượng dành cho hệ thống tệp, biến động bitrate, dữ liệu bổ sung và mức dự phòng phù hợp.
Hạ tầng mạng cần đáp ứng cả yêu cầu truyền dữ liệu và cấp nguồn cho camera.
Đối với hệ thống sử dụng PoE, cần kiểm tra công suất của từng camera và tổng công suất cấp nguồn của switch.
Ngoài ra, cần xem xét:
Khoảng cách truyền dẫn Ethernet.
Chất lượng cáp mạng.
Băng thông các tuyến uplink.
Phương án kết nối cáp quang.
Bộ lưu điện UPS.
Thiết bị bảo vệ nguồn và đường truyền.
Với hệ thống có nhiều camera, việc phân chia VLAN hoặc mạng riêng cho thiết bị giám sát có thể giúp quản lý lưu lượng và kiểm soát truy cập phù hợp hơn.

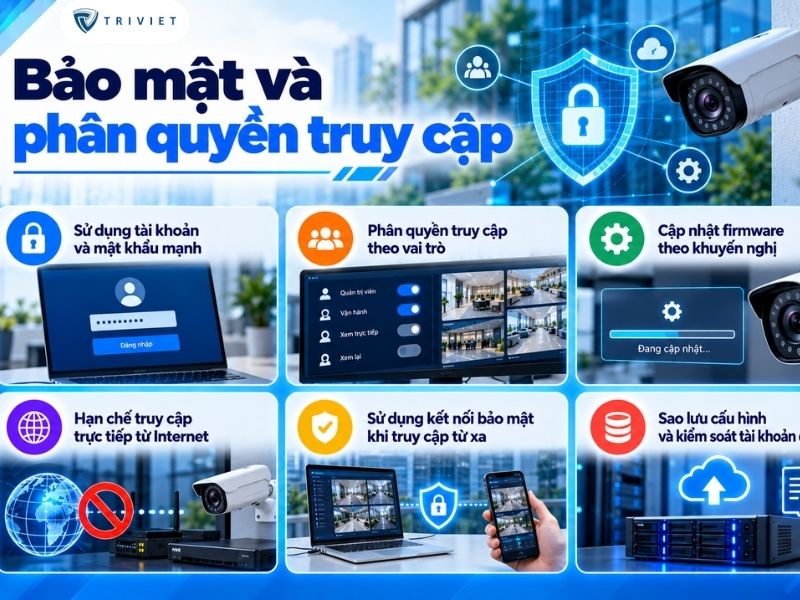

Camera IP là thiết bị kết nối mạng nên cần được quản lý như một thành phần của hạ tầng công nghệ thông tin.
Những biện pháp cần xem xét gồm:
Sử dụng tài khoản và mật khẩu mạnh.
Phân quyền truy cập theo vai trò.
Cập nhật firmware theo khuyến nghị của nhà sản xuất.
Hạn chế truy cập trực tiếp từ Internet.
Sử dụng kết nối bảo mật khi truy cập từ xa.
Sao lưu cấu hình và kiểm soát tài khoản quản trị.
Bên cạnh bảo mật hệ thống, đơn vị vận hành cần có quy định về thời gian lưu trữ, quyền truy xuất và sử dụng dữ liệu hình ảnh phù hợp với yêu cầu pháp luật và mục đích giám sát.
.jpg)

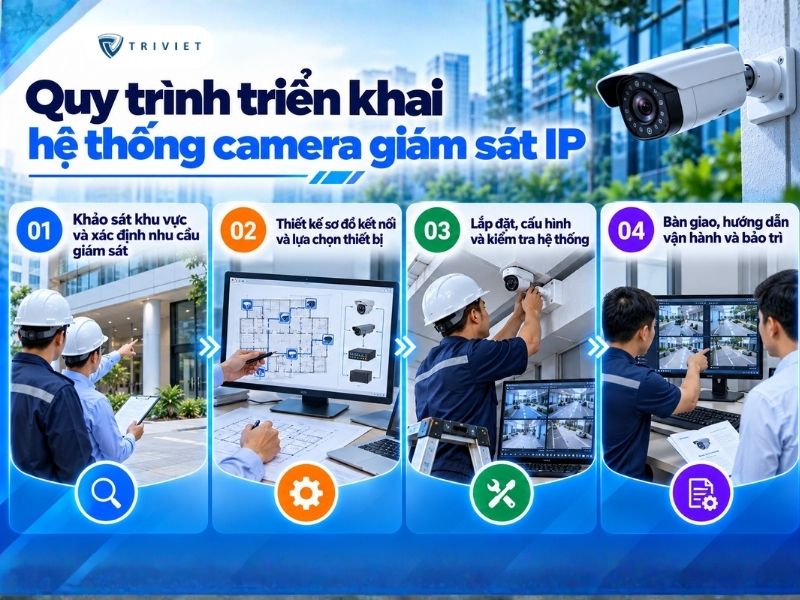

Để bảo đảm hệ thống đáp ứng đúng nhu cầu, quá trình triển khai cần được thực hiện theo các bước từ khảo sát, thiết kế đến lắp đặt và bàn giao.
Bước đầu tiên là khảo sát mặt bằng và xác định các vị trí cần bố trí camera.
Những thông tin cần thu thập gồm:
Diện tích và đặc điểm khu vực.
Mục tiêu giám sát.
Điều kiện ánh sáng.
Vị trí lắp đặt và tuyến cáp.
Số lượng camera dự kiến.
Thời gian lưu trữ yêu cầu.
Dựa trên kết quả khảo sát, đơn vị triển khai có thể lựa chọn loại camera và phương án bố trí phù hợp.
Sau khi xác định nhu cầu, cần xây dựng sơ đồ hệ thống thể hiện vị trí camera, switch, NVR hoặc VMS server và các tuyến truyền dẫn.
Bản thiết kế cần tính toán số lượng cổng mạng, công suất PoE, băng thông và dung lượng lưu trữ.
Đối với hệ thống lớn, cần xem xét phương án phân chia mạng, bố trí thiết bị tập trung và khả năng dự phòng.
Quá trình lắp đặt cần tuân theo thiết kế và hướng dẫn kỹ thuật của thiết bị.
Sau khi hoàn thành kết nối, hệ thống cần được cấu hình và kiểm tra các chức năng như:
Chất lượng hình ảnh tại từng vị trí.
Khả năng kết nối mạng.
Ghi hình và lưu trữ.
Xem lại dữ liệu.
Đồng bộ thời gian.
Quyền truy cập người dùng.
Các chức năng cảnh báo được hỗ trợ.
Việc kiểm tra cần thực hiện trong điều kiện vận hành thực tế để phát hiện những vấn đề liên quan đến góc nhìn, ánh sáng hoặc chất lượng đường truyền.
Sau khi nghiệm thu, đơn vị triển khai cần bàn giao tài liệu kỹ thuật và hướng dẫn sử dụng hệ thống.
Các nội dung bàn giao có thể gồm sơ đồ kết nối, danh sách thiết bị, cấu hình mạng, hướng dẫn xem trực tiếp, xem lại và quản lý tài khoản.
Trong quá trình sử dụng, cần kiểm tra định kỳ tình trạng camera, thiết bị mạng, ổ cứng và hệ thống nguồn để duy trì khả năng ghi hình.
.jpg)
Trí Việt Controls cung cấp các giải pháp liên quan đến hệ thống an ninh và giám sát hình ảnh cho công trình. Tùy nhu cầu triển khai, giải pháp camera IP có thể kết hợp camera, thiết bị mạng, hệ thống ghi hình và phần mềm quản lý video phù hợp.
Khi lựa chọn cấu hình, cần xem xét đồng thời:
Quy mô công trình và số lượng camera.
Mục tiêu quan sát tại từng vị trí.
Hạ tầng mạng và nguồn điện.
Yêu cầu ghi hình, lưu trữ.
Khả năng quản lý tập trung.
Phương án mở rộng và bảo trì.
Đối với công trình có nhiều tầng hoặc nhiều khu vực, việc thiết kế hệ thống ngay từ đầu giúp tổ chức hạ tầng truyền dẫn và lưu trữ hợp lý hơn, đồng thời hạn chế những thay đổi không cần thiết khi mở rộng.
Hệ thống camera giám sát IP không chỉ bao gồm các thiết bị ghi hình mà còn là sự kết hợp giữa hạ tầng mạng, lưu trữ và phần mềm quản lý. Việc lựa chọn đúng cấu hình và phương án triển khai giúp hệ thống đáp ứng nhu cầu giám sát, thuận tiện vận hành và có khả năng mở rộng theo quy mô công trình.
