Hệ Thống RCU Khách Sạn: Cấu Tạo, Nguyên Lý Và Ứng Dụng

Trong các khách sạn hiện đại, việc điều khiển đèn, điều hòa, rèm cửa và các thiết bị trong phòng cần được tổ chức đồng bộ để đáp ứng nhu cầu sử dụng và quản lý. Hệ thống RCU khách sạn giúp kết nối các thiết bị, xử lý tín hiệu và thực hiện những kịch bản điều khiển theo cấu hình. Vậy hệ thống này gồm những thành phần nào, hoạt động ra sao và được ứng dụng như thế nào trong thực tế?

Hệ thống RCU khách sạn là gì?

Hệ thống RCU khách sạn là hệ thống điều khiển phòng sử dụng RCU (Room Control Unit) làm thành phần xử lý trung tâm hoặc một phần của kiến trúc điều khiển phân tán. Hệ thống cho phép kết nối các thiết bị đầu vào, thiết bị chấp hành và những thành phần điều khiển khác để quản lý hoạt động của thiết bị trong phòng.

Khác với một bộ điều khiển RCU riêng lẻ, hệ thống RCU bao gồm nhiều thành phần phối hợp với nhau như công tắc, cảm biến, module điều khiển, thiết bị đầu ra và hạ tầng truyền thông.

Tùy theo thiết kế, hệ thống có thể hoạt động độc lập ở từng phòng hoặc kết nối với nền tảng quản lý tập trung để hỗ trợ giám sát trạng thái thiết bị.

Trong giải pháp Smart Hotel, RCU đóng vai trò quan trọng trong việc triển khai các kịch bản điều khiển, tạo sự thuận tiện cho khách lưu trú và hỗ trợ khách sạn tổ chức vận hành thiết bị hợp lý hơn.

>>> Xem thêm: Bộ điều khiển CRU là gì?

Cấu tạo của hệ thống RCU khách sạn gồm những gì?

Một hệ thống RCU khách sạn thường được tổ chức theo các nhóm thiết bị đầu vào, bộ điều khiển, thiết bị đầu ra và thành phần truyền thông. Cấu hình cụ thể phụ thuộc vào số lượng thiết bị trong phòng, chức năng điều khiển và yêu cầu tích hợp của từng dự án.

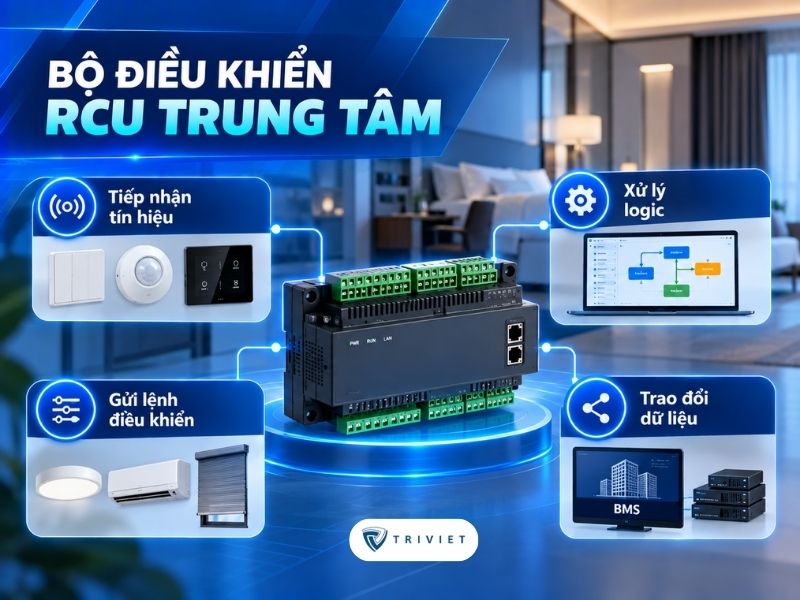

Bộ điều khiển RCU trung tâm

RCU là thành phần tiếp nhận tín hiệu và thực hiện các logic điều khiển đã được lập trình. Tùy dòng thiết bị, bộ điều khiển có thể tích hợp sẵn các đầu vào/đầu ra hoặc kết nối với module mở rộng.

Những chức năng chính của bộ điều khiển RCU gồm:

• Tiếp nhận tín hiệu: Nhận lệnh từ công tắc, cảm biến, bảng điều khiển hoặc các giao diện kết nối.

• Xử lý logic: Xác định điều kiện và hành động tương ứng theo chương trình đã thiết lập.

• Gửi lệnh điều khiển: Điều khiển relay, module hoặc thiết bị thông qua giao diện phù hợp.

• Trao đổi dữ liệu: Kết nối với các thành phần khác trong hệ thống nếu thiết bị hỗ trợ.

Khi lựa chọn bộ điều khiển RCU, cần kiểm tra số lượng I/O, loại đầu ra, giao thức truyền thông và khả năng lập trình để bảo đảm phù hợp với cấu hình phòng.

Thiết bị đầu vào và cảm biến

Thiết bị đầu vào có nhiệm vụ cung cấp lệnh điều khiển hoặc dữ liệu trạng thái cho hệ thống RCU khách sạn.

Một số thiết bị thường được sử dụng gồm:

• Công tắc thông minh: Cho phép khách thao tác với đèn, rèm hoặc kích hoạt các kịch bản phòng.

• Bảng điều khiển cảm ứng: Cung cấp giao diện điều khiển nhiều chức năng trên cùng một thiết bị.

• Cảm biến hiện diện: Hỗ trợ nhận biết sự hiện diện của người trong khu vực.

• Cảm biến cửa: Cung cấp trạng thái đóng/mở cửa.

• Cảm biến nhiệt độ: Thu thập dữ liệu phục vụ điều khiển nhiệt độ phòng.

• Đầu đọc thẻ hoặc giao diện trạng thái phòng: Cung cấp thông tin đầu vào theo cấu hình hệ thống.

Các tín hiệu này giúp RCU xác định điều kiện vận hành. Ví dụ, dữ liệu từ cảm biến hiện diện có thể được kết hợp với trạng thái cửa hoặc trạng thái phòng để thực hiện kịch bản điều khiển phù hợp.

Thiết bị đầu ra và thiết bị chấp hành

Sau khi xử lý tín hiệu, RCU gửi lệnh đến các thiết bị đầu ra để thực hiện hành động tương ứng.

Tùy cấu hình, hệ thống có thể sử dụng:

• Relay: Đóng/ngắt các tải điện phù hợp với thông số kỹ thuật.

• Module dimming: Điều chỉnh độ sáng của hệ thống chiếu sáng tương thích.

• Bộ điều khiển rèm: Điều khiển motor đóng/mở rèm.

• Thiết bị điều khiển điều hòa: Thực hiện các lệnh liên quan đến nhiệt độ, chế độ hoạt động hoặc tốc độ quạt theo hệ thống HVAC.

• Module đầu ra khác: Phục vụ các chức năng điều khiển được thiết kế riêng.

Không phải mọi thiết bị đầu ra đều có thể kết nối trực tiếp với RCU. Việc lựa chọn cần dựa trên điện áp, công suất tải, phương thức điều khiển và khả năng tương thích của từng thiết bị.

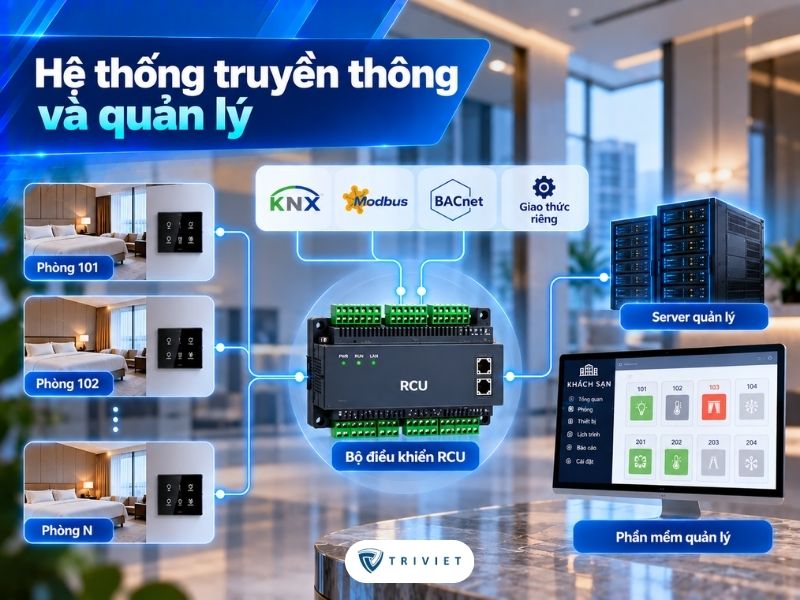

Hệ thống truyền thông và quản lý

Bên cạnh các thiết bị trong phòng, hệ thống RCU khách sạn có thể sử dụng hạ tầng truyền thông để trao đổi dữ liệu giữa bộ điều khiển và những thành phần khác.

Tùy giải pháp, các giao thức như KNX, Modbus, BACnet hoặc giao thức riêng của nhà sản xuất có thể được sử dụng.

Với những khách sạn có nhu cầu quản lý tập trung, hệ thống còn có thể kết nối với server hoặc phần mềm quản lý để tổng hợp dữ liệu trạng thái từ nhiều phòng.

Việc tích hợp cần được thiết kế phù hợp với kiến trúc hệ thống và giao thức được hỗ trợ, tránh tình trạng các thiết bị có cùng chức năng nhưng không thể trao đổi dữ liệu với nhau.

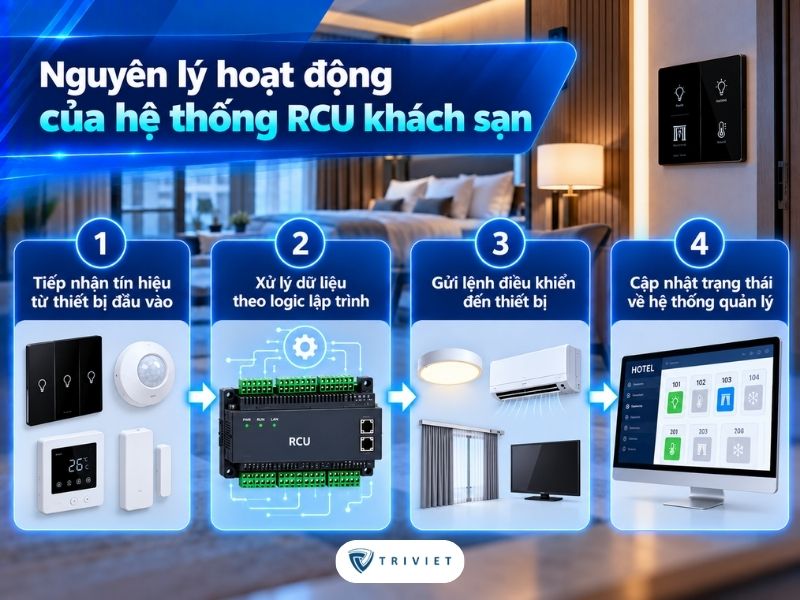

Nguyên lý hoạt động của hệ thống RCU khách sạn

Nguyên lý hoạt động của hệ thống RCU khách sạn dựa trên quá trình tiếp nhận tín hiệu, xử lý logic và gửi lệnh điều khiển đến thiết bị tương ứng. Các bước này diễn ra theo chương trình đã được cấu hình cho từng phòng.

Tiếp nhận tín hiệu từ thiết bị đầu vào

Khi khách thao tác với công tắc, bảng điều khiển hoặc khi cảm biến phát hiện thay đổi trạng thái, tín hiệu được gửi đến RCU thông qua đầu vào hoặc giao diện truyền thông tương ứng.

Ví dụ, khi khách nhấn nút điều khiển đèn, tín hiệu được truyền đến bộ điều khiển để xác định nhóm đèn cần bật hoặc tắt.

Đối với cảm biến, tín hiệu có thể phản ánh trạng thái cửa, sự hiện diện hoặc điều kiện nhiệt độ trong phòng.

Khả năng tiếp nhận dữ liệu phụ thuộc vào số lượng đầu vào và giao thức mà RCU hỗ trợ.

Xử lý dữ liệu theo logic lập trình

Sau khi nhận tín hiệu, bộ điều khiển RCU xử lý dữ liệu theo logic đã được thiết lập.

Logic có thể dựa trên một lệnh trực tiếp hoặc kết hợp nhiều điều kiện khác nhau.

Ví dụ, một kịch bản điều khiển có thể yêu cầu:

• Nhận tín hiệu từ công tắc hoặc cảm biến.

• Kiểm tra trạng thái thiết bị liên quan.

• Xác định điều kiện kích hoạt.

• Lựa chọn hành động theo chương trình.

Với những kịch bản phức tạp, RCU có thể cần kết hợp dữ liệu từ nhiều thiết bị để tránh thực hiện lệnh không phù hợp với trạng thái sử dụng phòng.

Gửi lệnh điều khiển đến thiết bị

Sau khi xác định hành động cần thực hiện, RCU gửi lệnh đến thiết bị đầu ra thông qua relay, module hoặc giao diện điều khiển tương ứng.

Ví dụ:

• Khi nhận lệnh bật đèn, RCU điều khiển đầu ra phù hợp để cấp lệnh cho nhóm đèn.

• Khi khách chọn kịch bản nghỉ ngơi, hệ thống có thể điều chỉnh nhiều nhóm đèn và rèm theo cấu hình.

• Khi nhận yêu cầu thay đổi nhiệt độ, RCU hoặc thiết bị điều khiển liên quan gửi lệnh đến hệ thống điều hòa tương thích.

Luồng hoạt động cơ bản có thể hình dung như sau:

Công tắc/Cảm biến → RCU → Xử lý logic → Đèn/Điều hòa/Rèm

Từng hành động phụ thuộc vào thiết bị đã được tích hợp và chương trình điều khiển thực tế.

Cập nhật trạng thái về hệ thống quản lý

Đối với hệ thống RCU khách sạn có kết nối tập trung, dữ liệu trạng thái có thể được trao đổi với server hoặc phần mềm quản lý.

Thông tin được truyền về có thể bao gồm trạng thái thiết bị, trạng thái phòng hoặc dữ liệu vận hành khác tùy phạm vi tích hợp.

Nhờ đó, bộ phận quản lý có thêm thông tin để theo dõi hoạt động của nhiều phòng trên cùng một giao diện.

Cần lưu ý rằng khả năng cập nhật trạng thái thực tế phụ thuộc vào thiết bị và điểm dữ liệu được hỗ trợ. Một lệnh điều khiển đã gửi đi không phải lúc nào cũng đồng nghĩa với việc hệ thống có tín hiệu phản hồi xác nhận thiết bị đã thực hiện thành công.

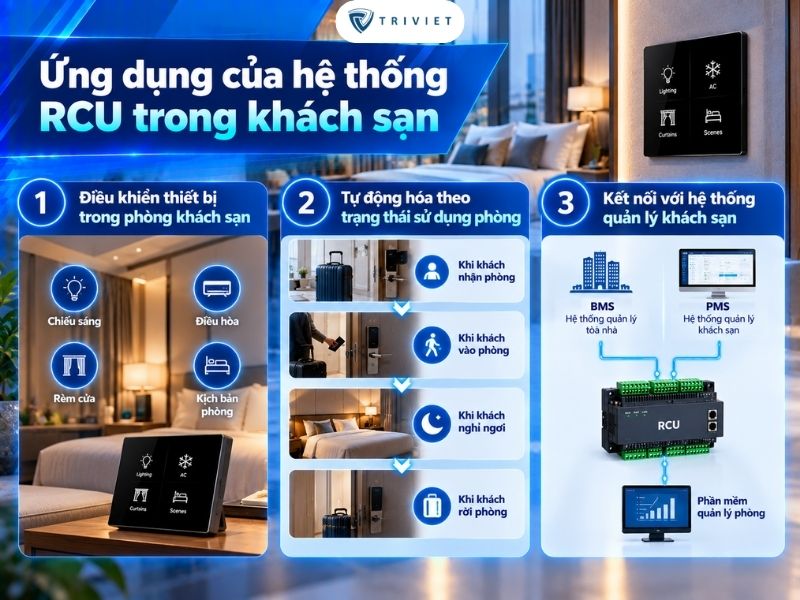

Ứng dụng của hệ thống RCU trong khách sạn

Hệ thống RCU khách sạn được sử dụng để điều khiển thiết bị trong phòng, tự động hóa các kịch bản vận hành và hỗ trợ kết nối với nền tảng quản lý. Phạm vi ứng dụng có thể thay đổi theo tiêu chuẩn phòng và yêu cầu của từng công trình.

Điều khiển thiết bị trong phòng khách sạn

Ứng dụng phổ biến của RCU là quản lý các thiết bị điện và thiết bị điều khiển trong phòng.

Hệ thống có thể hỗ trợ:

• Chiếu sáng: Bật/tắt đèn, điều khiển theo khu vực hoặc điều chỉnh độ sáng nếu có thiết bị dimming phù hợp.

• Điều hòa: Điều chỉnh nhiệt độ và chế độ hoạt động thông qua thiết bị điều khiển tương thích.

• Rèm cửa: Đóng/mở rèm điện theo thao tác của khách.

• Kịch bản phòng: Phối hợp nhiều thiết bị theo một lệnh điều khiển.

Thay vì sử dụng nhiều công tắc riêng lẻ, khách có thể thao tác qua bảng điều khiển hoặc kích hoạt các kịch bản đã được thiết lập.

Cách triển khai này giúp việc sử dụng thiết bị thuận tiện hơn, đặc biệt với những phòng có nhiều nhóm đèn và chức năng điều khiển.

Tự động hóa theo trạng thái sử dụng phòng

Một ứng dụng khác của hệ thống RCU khách sạn là điều khiển thiết bị dựa trên trạng thái phòng và các điều kiện được lập trình.

Một số kịch bản có thể triển khai gồm:

Khi khách nhận phòng: Nếu hệ thống được tích hợp với nền tảng quản lý phù hợp, trạng thái nhận phòng có thể được sử dụng để kích hoạt chế độ chuẩn bị thiết bị.

Khi khách vào phòng: Hệ thống có thể kích hoạt kịch bản Welcome để điều chỉnh đèn, rèm hoặc điều hòa theo cấu hình.

Khi khách nghỉ ngơi: Khách có thể lựa chọn kịch bản Sleep để thay đổi đồng thời trạng thái của nhiều thiết bị.

Khi khách rời phòng: Hệ thống có thể điều chỉnh một số thiết bị về chế độ tiết kiệm năng lượng dựa trên những điều kiện đã được thiết lập.

Các kịch bản cần được thiết kế phù hợp với quy trình vận hành của khách sạn. Không nên mặc định mọi hệ thống RCU đều có đầy đủ các chức năng trên nếu chưa kiểm tra cấu hình và khả năng tích hợp.

Kết nối với hệ thống quản lý khách sạn

Đối với khách sạn có nhiều phòng, hệ thống RCU có thể được kết nối với nền tảng quản lý tập trung để hỗ trợ theo dõi trạng thái và điều phối hoạt động thiết bị.

Tùy kiến trúc, dữ liệu từ RCU có thể được trao đổi với:

• PMS (Property Management System): Hỗ trợ liên kết một số thông tin quản lý phòng theo phạm vi tích hợp.

• BMS (Building Management System): Hỗ trợ giám sát và quản lý các hệ thống kỹ thuật liên quan.

• Phần mềm quản lý phòng: Theo dõi những trạng thái và chức năng được hệ thống hỗ trợ.

Khả năng kết nối phụ thuộc vào giao thức truyền thông, server, gateway và các giao diện tích hợp được sử dụng.

Việc xác định yêu cầu kết nối ngay từ giai đoạn thiết kế giúp hệ thống RCU khách sạn hoạt động phù hợp với hạ tầng quản lý chung của công trình.

Những yếu tố cần lưu ý khi thiết kế hệ thống RCU khách sạn

Để hệ thống hoạt động đúng yêu cầu, việc thiết kế cần dựa trên cấu hình thiết bị và nhu cầu vận hành của từng loại phòng. Một số yếu tố kỹ thuật cần được xác định trước khi lựa chọn RCU và triển khai kết nối.

Số lượng thiết bị và điểm I/O

Mỗi loại phòng có thể sử dụng số lượng thiết bị khác nhau. Vì vậy, cần lập danh sách các điểm đầu vào và đầu ra trước khi lựa chọn bộ điều khiển.

Những thông tin cần xác định gồm:

• Số lượng nhóm đèn cần điều khiển.

• Số lượng motor rèm.

• Loại và số lượng cảm biến.

• Phương thức điều khiển điều hòa.

• Số lượng công tắc và bảng điều khiển.

• Các thiết bị cần tích hợp bổ sung.

Từ danh sách này, đơn vị thiết kế có thể xây dựng I/O list và lựa chọn RCU có cấu hình phù hợp.

Ngoài số lượng điểm, cần kiểm tra loại tín hiệu và đặc tính tải để bảo đảm khả năng điều khiển thực tế.

Khả năng tương thích và giao thức kết nối

Các thành phần trong hệ thống RCU khách sạn cần sử dụng giao diện và phương thức truyền thông tương thích.

Trước khi lựa chọn thiết bị, cần kiểm tra:

• Giao thức mà RCU hỗ trợ.

• Phương thức kết nối của công tắc và cảm biến.

• Khả năng điều khiển điều hòa, rèm và các tải điện.

• Yêu cầu sử dụng gateway hoặc module trung gian.

• Khả năng kết nối với hệ thống quản lý tập trung.

Việc kiểm tra tính tương thích giúp hạn chế tình trạng thiết bị đã được lắp đặt nhưng không thể tích hợp hoặc không đáp ứng đầy đủ chức năng dự kiến.

Logic điều khiển và kịch bản vận hành

Kịch bản điều khiển cần được thiết kế dựa trên nhu cầu sử dụng thực tế của khách và quy trình vận hành của khách sạn.

Ví dụ, kịch bản tiết kiệm năng lượng cần xác định rõ điều kiện kích hoạt, thời gian chờ và những thiết bị được phép thay đổi trạng thái.

Đối với các phòng có nhiều chức năng điều khiển, cần ưu tiên giao diện dễ sử dụng và hạn chế các thao tác phức tạp không cần thiết.

Trước khi đưa vào vận hành, các kịch bản nên được kiểm tra trong những tình huống thực tế để bảo đảm thiết bị phản hồi đúng yêu cầu.

Khả năng mở rộng và quản lý tập trung

Trong quá trình hoạt động, khách sạn có thể bổ sung thiết bị, thay đổi bố trí phòng hoặc mở rộng số lượng phòng cần quản lý.

Do đó, hệ thống RCU khách sạn cần được xem xét về khả năng mở rộng ngay từ giai đoạn thiết kế.

Các yếu tố cần quan tâm gồm:

• Khả năng bổ sung điểm I/O.

• Khả năng thay đổi chương trình điều khiển.

• Khả năng kết nối thêm thiết bị.

• Khả năng tích hợp với nền tảng quản lý.

• Phương án bảo trì và thay thế thiết bị.

Một cấu hình phù hợp không chỉ đáp ứng nhu cầu hiện tại mà còn tạo điều kiện thuận lợi khi khách sạn cần nâng cấp hệ thống.

Hệ thống RCU khách sạn tại Trí Việt Controls

Trí Việt Controls cung cấp các thiết bị và giải pháp điều khiển phục vụ hệ thống Smart Hotel, trong đó có các dòng RCU và thiết bị điều khiển phòng từ ACTOP, INTERRA.

Một số nhóm sản phẩm có thể được sử dụng trong giải pháp gồm:

• Bộ điều khiển RCU: Tiếp nhận tín hiệu và thực hiện logic điều khiển thiết bị trong phòng.

• Công tắc thông minh và touch panel: Cung cấp giao diện điều khiển cho khách lưu trú.

• Cảm biến: Thu thập dữ liệu trạng thái cửa, sự hiện diện và điều kiện môi trường.

• Thiết bị điều khiển chiếu sáng, điều hòa và rèm: Thực hiện các lệnh điều khiển theo cấu hình.

• Thiết bị kết nối và quản lý: Hỗ trợ trao đổi dữ liệu giữa các thành phần khi giải pháp yêu cầu.

Khi lựa chọn thiết bị, cần căn cứ vào số lượng điểm I/O, giao thức truyền thông, phương thức điều khiển tải, yêu cầu lập trình và khả năng kết nối với hệ thống quản lý khách sạn.

Hệ thống RCU khách sạn là một thành phần quan trọng trong giải pháp điều khiển phòng thông minh, giúp các thiết bị phối hợp theo logic được thiết lập thay vì hoạt động riêng lẻ. Việc thiết kế đúng cấu trúc, lựa chọn thiết bị tương thích và xây dựng kịch bản phù hợp sẽ hỗ trợ quá trình vận hành và nâng cao sự thuận tiện cho khách lưu trú.

Liên hệ Trí Việt Controls để được tư vấn hệ thống RCU khách sạn phù hợp với cấu hình thiết bị, quy mô công trình và yêu cầu quản lý của từng dự án.
