Những yếu tố ảnh hưởng độ chính xác của hệ thống đồng hồ trung tâm

Độ chính xác là yêu cầu quan trọng khi triển khai hệ thống đồng hồ trung tâm, đặc biệt tại các công trình có nhiều khu vực cần sử dụng chung một nguồn thời gian. Từ nguồn tham chiếu, thiết bị Master Clock, giao thức đồng bộ đến đường truyền tín hiệu đều có thể ảnh hưởng đến khả năng duy trì thời gian thống nhất của toàn hệ thống.

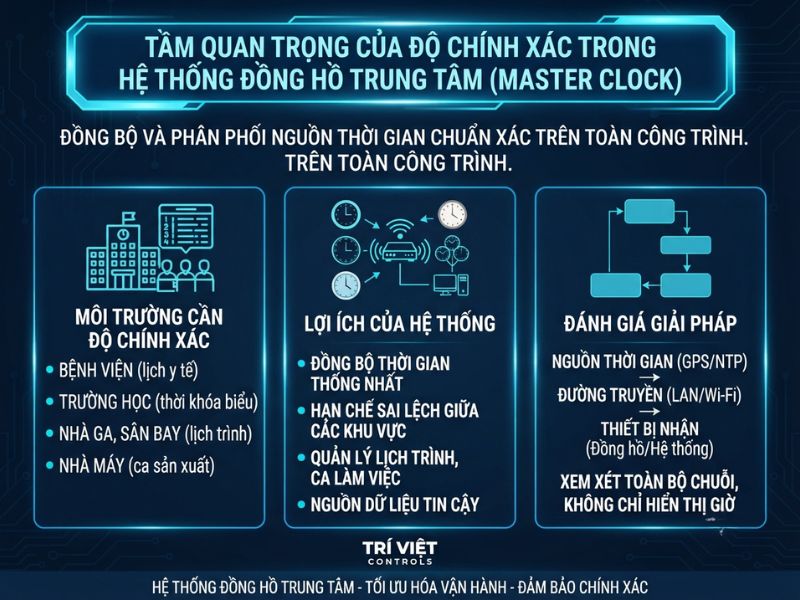

Vì sao độ chính xác quan trọng với hệ thống đồng hồ trung tâm?

Hệ thống đồng hồ trung tâm có nhiệm vụ phân phối và đồng bộ một nguồn thời gian đến nhiều đồng hồ hoặc thiết bị trong cùng công trình. Khi hệ thống hoạt động ổn định, các thiết bị nhận tín hiệu có thể duy trì thời gian thống nhất thay vì phải điều chỉnh riêng lẻ.

Độ chính xác càng quan trọng đối với những môi trường có nhiều hoạt động phụ thuộc vào mốc thời gian như bệnh viện, trường học, nhà ga, sân bay, nhà máy hoặc các tòa nhà có hệ thống vận hành tập trung. Trí Việt Controls hiện cung cấp các giải pháp Master Clock dành cho nhiều loại công trình, với các thiết bị có khả năng nhận và phân phối nguồn thời gian theo nhiều phương thức khác nhau.

Một hệ thống có độ chính xác phù hợp giúp:

- Đồng bộ thời gian giữa các đồng hồ và thiết bị.

- Hạn chế sai lệch giữa các khu vực trong công trình.

- Hỗ trợ quản lý lịch trình, ca làm việc và các hoạt động vận hành.

- Tạo nguồn thời gian thống nhất cho những hệ thống cần đồng bộ dữ liệu.

Vì vậy, khi đánh giá một giải pháp Master Clock, không nên chỉ quan tâm đến khả năng hiển thị giờ mà cần xem xét toàn bộ chuỗi nguồn thời gian → thiết bị xử lý → đường truyền → thiết bị nhận.

>>> Xem thêm: Đồng hồ chủ master clock

Những yếu tố ảnh hưởng đến độ chính xác của hệ thống đồng hồ trung tâm

Có nhiều yếu tố tác động đến độ chính xác của hệ thống. Trong đó, nguồn tham chiếu, bộ tạo thời gian, đường truyền và giao thức đồng bộ là những thành phần cần được xem xét ngay từ giai đoạn thiết kế.

Nguồn tham chiếu thời gian

Nguồn tham chiếu là cơ sở để Master Clock xác định thời gian chuẩn trước khi phân phối đến các thiết bị khác. Tùy cấu hình, hệ thống có thể sử dụng nguồn thời gian từ GNSS/GPS, NTP hoặc nguồn thời gian nội bộ.

Nếu nguồn tham chiếu không ổn định hoặc tín hiệu bị gián đoạn, thiết bị cần có cơ chế duy trì thời gian và xử lý tình trạng mất đồng bộ. Vì vậy, với các công trình yêu cầu độ chính xác cao, việc lựa chọn thiết bị có nhiều phương thức đồng bộ hoặc khả năng dự phòng nguồn thời gian là yếu tố đáng lưu ý.

Chẳng hạn, LEDI® NETWORK TS của Gorgy Timing được Trí Việt Controls giới thiệu là time server độ chính xác cao, hỗ trợ NTP V4, IPv6, SNMP và nhiều loại đầu ra đồng bộ. Sản phẩm cũng sử dụng time base và thuật toán để đảm bảo độ chính xác đầu ra khi đồng bộ GPS.

Độ chính xác của bộ dao động thời gian

Ngay cả khi nguồn tham chiếu bên ngoài bị gián đoạn, Master Clock vẫn cần duy trì mốc thời gian trong quá trình hoạt động. Đây là lúc chất lượng bộ dao động và cơ chế tạo cơ sở thời gian bên trong thiết bị trở nên quan trọng.

Bộ dao động có sai số càng thấp thì khả năng duy trì thời gian trong khoảng thời gian không nhận được nguồn tham chiếu càng tốt. Đối với hệ thống yêu cầu độ chính xác cao, thông số về time base, mức sai lệch và khả năng duy trì thời gian cần được xem xét cùng với phương thức đồng bộ.

Do đó, không nên chỉ đánh giá độ chính xác dựa trên nguồn GPS hoặc NTP. Khả năng duy trì thời gian của chính thiết bị cũng là một phần trong tổng thể hệ thống.

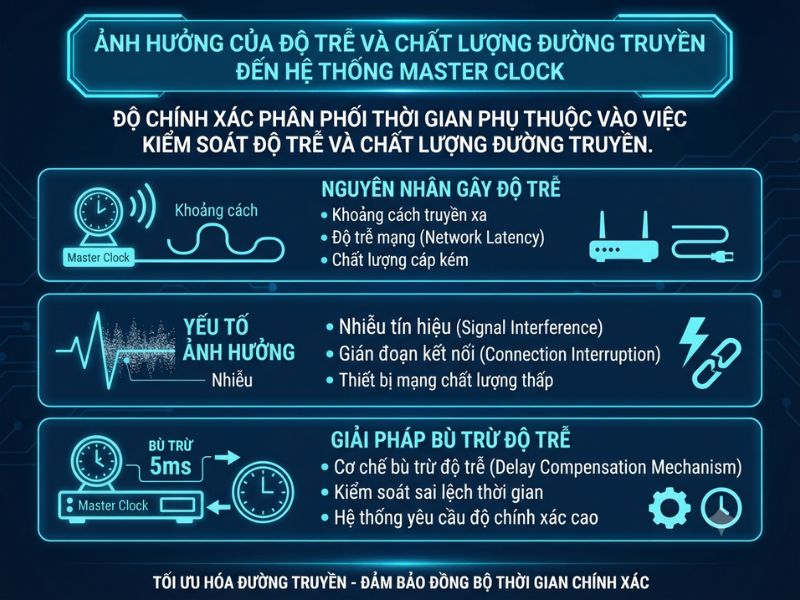

Độ trễ và chất lượng đường truyền tín hiệu

Sau khi Master Clock xác định được thời gian chuẩn, tín hiệu cần được truyền đến các đồng hồ hoặc thiết bị nhận. Trong hệ thống có nhiều khu vực, khoảng cách truyền, độ trễ mạng và chất lượng đường truyền có thể ảnh hưởng đến thời điểm thiết bị nhận được tín hiệu.

Các yếu tố cần lưu ý gồm:

- Khoảng cách giữa thiết bị phát và thiết bị nhận.

- Độ trễ của mạng truyền dữ liệu.

- Chất lượng cáp và thiết bị mạng.

- Nhiễu hoặc gián đoạn tín hiệu.

- Cách thức bù trừ độ trễ trong hệ thống.

Đối với những hệ thống yêu cầu độ chính xác cao, thiết bị có cơ chế xử lý hoặc bù trừ độ trễ truyền tín hiệu sẽ giúp kiểm soát tốt hơn sai lệch phát sinh trong quá trình phân phối thời gian.

Giao thức đồng bộ thời gian

Giao thức truyền và đồng bộ thời gian quyết định cách thiết bị trao đổi dữ liệu thời gian với nhau. Một số giao thức phổ biến trong hệ thống đồng hồ trung tâm và hạ tầng mạng gồm NTP, SNTP và PTP.

NTP thường được sử dụng để đồng bộ thời gian cho các thiết bị trong mạng IP. Trong khi đó, PTP được sử dụng trong những môi trường có yêu cầu đồng bộ thời gian với độ chính xác cao hơn.

Việc lựa chọn giao thức cần dựa trên yêu cầu thực tế của công trình, thiết bị đầu cuối và hạ tầng mạng. Không nên lựa chọn chỉ dựa vào tên giao thức mà cần kiểm tra khả năng hỗ trợ thực tế của Master Clock, thiết bị nhận và hệ thống mạng.

Một số sản phẩm của Gorgy Timing do Trí Việt Controls cung cấp hỗ trợ nhiều phương thức đồng bộ. Ví dụ, LEDI® NETWORK TS hỗ trợ NTP V4/IPv6/SNMP, trong khi danh mục Trí Việt Controls cũng giới thiệu LEDI® NETWORK ITS v2m 2U là time server độ chính xác cao với nhiều đầu vào đồng bộ dự phòng và nhiều đầu ra đồng bộ.

Nhiễu, môi trường và điều kiện vận hành

Môi trường lắp đặt cũng có thể ảnh hưởng đến độ ổn định của thiết bị và tín hiệu đồng bộ. Nhiễu điện từ, nhiệt độ, nguồn điện và điều kiện vận hành cần được xem xét khi thiết kế hệ thống.

Đặc biệt với công trình có nhiều thiết bị điện, máy móc công suất lớn hoặc hệ thống mạng phức tạp, việc bố trí thiết bị, đường truyền và nguồn cấp cần được tính toán phù hợp.

Bên cạnh đó, hệ thống cần được theo dõi trạng thái hoạt động để phát hiện sớm các vấn đề như mất nguồn tham chiếu, mất kết nối hoặc thiết bị không còn nhận được tín hiệu đồng bộ.

Làm thế nào để duy trì độ chính xác cho hệ thống đồng hồ trung tâm?

Độ chính xác của hệ thống không chỉ phụ thuộc vào một thiết bị riêng lẻ mà là kết quả của cả quá trình thiết kế, triển khai và vận hành.

Sử dụng nguồn thời gian tham chiếu ổn định

Nguồn tham chiếu cần được lựa chọn dựa trên yêu cầu độ chính xác và đặc điểm công trình. Với hệ thống cần độ tin cậy cao, có thể xem xét thiết bị hỗ trợ nhiều nguồn đồng bộ hoặc phương án dự phòng để hạn chế ảnh hưởng khi một nguồn bị gián đoạn.

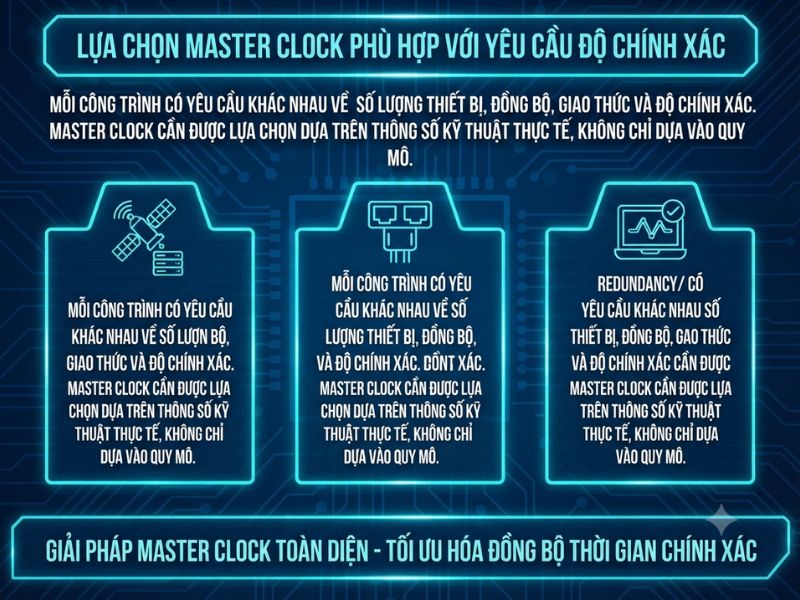

Lựa chọn Master Clock phù hợp với yêu cầu độ chính xác

Mỗi công trình có yêu cầu khác nhau về số lượng thiết bị, phương thức đồng bộ, giao thức mạng và mức độ chính xác. Vì vậy, Master Clock cần được lựa chọn dựa trên thông số kỹ thuật thực tế thay vì chỉ dựa vào quy mô hệ thống.

Các thông số nên xem xét gồm:

- Nguồn đồng bộ đầu vào.

- Độ chính xác của time base.

- Giao thức hỗ trợ.

- Loại và số lượng đầu ra.

- Khả năng dự phòng.

- Chức năng giám sát và cảnh báo.

Thiết kế đường truyền và mạng đồng bộ hợp lý

Hạ tầng truyền tín hiệu cần được thiết kế phù hợp với khoảng cách, số lượng thiết bị và yêu cầu của hệ thống. Với hệ thống sử dụng mạng IP, cần quan tâm đến độ trễ và tính ổn định của mạng.

Việc thiết kế ngay từ đầu giúp hạn chế tình trạng phải bổ sung hoặc thay đổi đường truyền sau khi công trình đã đưa vào vận hành.

Theo dõi cảnh báo và trạng thái đồng bộ

Khả năng giám sát giúp đơn vị vận hành phát hiện sớm các vấn đề liên quan đến nguồn thời gian hoặc kết nối. Một số time server có thể cung cấp cơ chế cảnh báo thông qua mạng hoặc các đầu ra cảnh báo chuyên dụng.

Ví dụ, LEDI® NETWORK TS hỗ trợ quản lý cảnh báo thông qua SNMP TRAP và có các tùy chọn cảnh báo liên quan đến đồng bộ và nguồn cấp.

Kiểm tra, bảo trì và hiệu chuẩn định kỳ

Sau khi triển khai, hệ thống vẫn cần được kiểm tra định kỳ để đảm bảo các thiết bị nhận được nguồn thời gian và duy trì trạng thái đồng bộ.

Nội dung kiểm tra có thể bao gồm:

- Tình trạng nguồn tham chiếu.

- Trạng thái đồng bộ của Master Clock.

- Kết nối mạng và đường truyền.

- Hoạt động của đồng hồ phụ.

- Cảnh báo hoặc lỗi phát sinh.

- Khả năng dự phòng của hệ thống.

Việc kiểm tra định kỳ giúp phát hiện sớm sai lệch và hạn chế ảnh hưởng đến hoạt động chung của công trình.

Lựa chọn hệ thống đồng hồ trung tâm phù hợp với yêu cầu công trình

Không có một cấu hình Master Clock phù hợp cho mọi công trình. Việc lựa chọn cần bắt đầu từ yêu cầu vận hành và mức độ chính xác cần thiết.

Mức độ chính xác cần thiết

Trước tiên cần xác định hệ thống chỉ phục vụ hiển thị thời gian hay còn được sử dụng làm nguồn đồng bộ cho các hệ thống kỹ thuật khác. Yêu cầu càng cao thì càng cần chú ý đến nguồn tham chiếu, time base và phương thức phân phối tín hiệu.

Nguồn tham chiếu thời gian

Cần xác định công trình sử dụng GNSS/GPS, NTP hay các nguồn khác. Nếu yêu cầu độ tin cậy cao, có thể cân nhắc cấu hình có nguồn đồng bộ dự phòng.

Số lượng thiết bị cần đồng bộ

Số lượng đồng hồ và thiết bị đầu cuối ảnh hưởng đến cấu hình Master Clock, số lượng đầu ra cũng như phương án phân phối tín hiệu.

Giao thức và kiểu tín hiệu đầu ra

Thiết bị đầu cuối có thể sử dụng những phương thức nhận tín hiệu khác nhau. Do đó, cần kiểm tra khả năng tương thích giữa Master Clock, giao thức truyền và thiết bị nhận trước khi triển khai.

Khả năng dự phòng và giám sát

Đối với các công trình yêu cầu tính liên tục cao, khả năng dự phòng nguồn đồng bộ, đầu ra hoặc thiết bị có thể là tiêu chí quan trọng trong thiết kế.

Trí Việt Controls cung cấp giải pháp hệ thống đồng hồ trung tâm

Trí Việt Controls hiện cung cấp danh mục hệ thống đồng hồ chủ Master Clock với nhiều dòng sản phẩm Gorgy Timing, bao gồm đồng hồ LED, Master Clock, time server và các thiết bị phục vụ đồng bộ thời gian. Danh mục hiện có các sản phẩm như LEDI® NETWORK TS, LEDI® NETWORK ITS v2m 2U, RADIO TIMING® GTC, RADIO TIMING®4000 và Grand Master Clock.

Trong đó, LEDI® NETWORK TS được giới thiệu là time server độ chính xác cao với nhiều loại mã thời gian và hỗ trợ NTP V4/IPv6/SNMP. Thiết bị có thể cung cấp nhiều đầu ra đồng bộ và hỗ trợ quản lý cảnh báo.

Để lựa chọn đúng cấu hình, cần xác định trước yêu cầu về độ chính xác, nguồn tham chiếu, số lượng thiết bị cần đồng bộ, giao thức kết nối và phương án dự phòng. Trí Việt Controls có thể tư vấn thiết bị và giải pháp phù hợp với đặc điểm của từng công trình.

Liên hệ Trí Việt Controls để được tư vấn giải pháp hệ thống đồng hồ trung tâm phù hợp với yêu cầu đồng bộ thời gian của công trình.
