Phần Mềm Quản Lý Hệ Thống BMS Là Gì? Tính Năng Và Ứng Dụng

Trong các tòa nhà hiện đại, việc giám sát đồng thời hệ thống điều hòa, điện, nước và chiếu sáng đòi hỏi một nền tảng quản lý tập trung. Phần mềm quản lý hệ thống BMS giúp thu thập dữ liệu, theo dõi trạng thái thiết bị và hỗ trợ điều khiển các hệ thống kỹ thuật được tích hợp. Vậy phần mềm BMS hoạt động như thế nào, có những tính năng gì và được ứng dụng ra sao trong thực tế?

Phần mềm quản lý hệ thống BMS là gì?

Phần mềm quản lý hệ thống BMS là nền tảng phần mềm được sử dụng để giám sát, quản lý và hỗ trợ điều khiển các hệ thống kỹ thuật trong tòa nhà. BMS là viết tắt của Building Management System, thường được hiểu là hệ thống quản lý tòa nhà.

Phần mềm BMS đóng vai trò giao diện giữa người vận hành và các hệ thống kỹ thuật được tích hợp. Thông qua giao diện này, nhân viên có thể theo dõi thông số, nhận cảnh báo, tra cứu dữ liệu và thực hiện các thao tác điều khiển theo quyền được cấp.

Cần phân biệt phần mềm BMS với toàn bộ hệ thống BMS. Một hệ thống hoàn chỉnh còn bao gồm cảm biến, thiết bị chấp hành, bộ điều khiển DDC/PLC, hạ tầng truyền thông và các thành phần kết nối khác.

Trong đó, phần mềm là nơi tổng hợp và hiển thị thông tin, giúp người vận hành theo dõi nhiều hệ thống kỹ thuật mà không cần kiểm tra trực tiếp từng thiết bị.

Phần mềm quản lý hệ thống BMS hoạt động như thế nào?

Để cung cấp thông tin vận hành, phần mềm BMS cần kết nối với các bộ điều khiển và thiết bị trong tòa nhà. Quá trình hoạt động thường bao gồm thu thập dữ liệu, xử lý, hiển thị và thực hiện các lệnh điều khiển khi được cho phép.

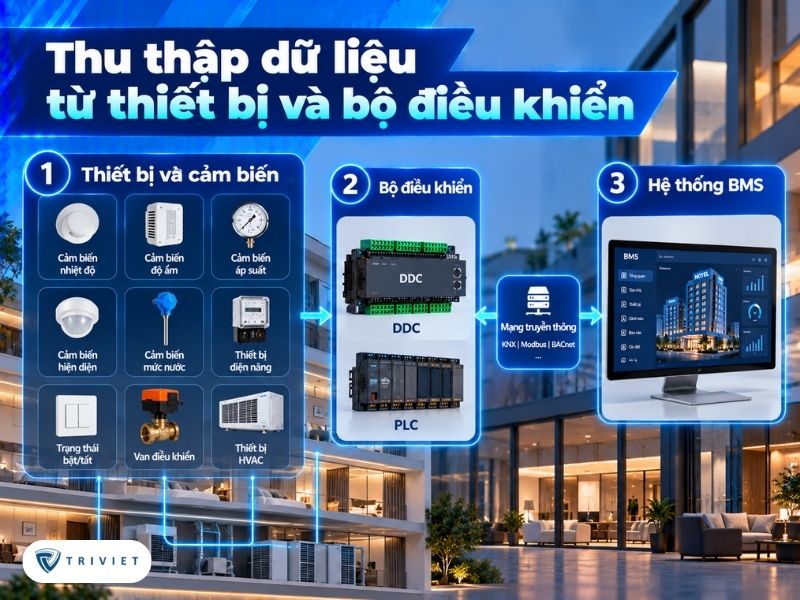

Thu thập dữ liệu từ thiết bị và bộ điều khiển

Các cảm biến và thiết bị kỹ thuật có nhiệm vụ cung cấp thông số hoặc trạng thái hoạt động. Dữ liệu có thể bao gồm nhiệt độ, độ ẩm, áp suất, trạng thái bật/tắt, mức nước hoặc các thông số điện.

Thông tin được truyền đến bộ điều khiển DDC/PLC hoặc thiết bị giao tiếp phù hợp. Từ đây, dữ liệu được trao đổi với nền tảng BMS thông qua mạng truyền thông và giao thức tương thích.

Tùy kiến trúc, một số thiết bị có thể kết nối trực tiếp với hệ thống giám sát thông qua giao diện truyền thông được hỗ trợ.

Xử lý và hiển thị dữ liệu trên phần mềm

Sau khi tiếp nhận, dữ liệu được phần mềm quản lý hệ thống BMS tổ chức và hiển thị theo cấu hình.

Người vận hành có thể theo dõi thông tin thông qua:

• Sơ đồ hệ thống kỹ thuật.

• Dashboard tổng hợp.

• Giá trị đo và trạng thái thiết bị.

• Biểu đồ xu hướng.

• Danh sách cảnh báo.

Ví dụ, trên giao diện HVAC, nhân viên có thể quan sát nhiệt độ, trạng thái quạt, van điều khiển và các thông số liên quan của AHU nếu những điểm dữ liệu này đã được tích hợp.

Cách hiển thị phụ thuộc vào phần mềm và giao diện được thiết kế cho từng công trình.

Gửi lệnh điều khiển và lưu trữ dữ liệu

Ngoài giám sát, phần mềm BMS có thể cho phép người dùng gửi lệnh điều khiển đến các thiết bị hoặc bộ điều khiển được tích hợp.

Các thao tác có thể bao gồm bật/tắt thiết bị, điều chỉnh giá trị cài đặt hoặc thay đổi lịch vận hành. Lệnh chỉ được thực hiện khi người dùng có quyền phù hợp và hệ thống cho phép điều khiển điểm dữ liệu tương ứng.

Bên cạnh đó, phần mềm có thể lưu trữ lịch sử hoạt động, cảnh báo và dữ liệu xu hướng để phục vụ kiểm tra.

Luồng hoạt động cơ bản:

Cảm biến/Thiết bị → DDC/PLC → Mạng truyền thông → Phần mềm BMS → Người vận hành

Đối với lệnh điều khiển, thông tin được truyền theo chiều ngược lại thông qua các thành phần có liên quan.

Những tính năng chính của phần mềm quản lý hệ thống BMS

Các chức năng của phần mềm BMS được xây dựng nhằm hỗ trợ người vận hành theo dõi, kiểm soát và khai thác dữ liệu từ hệ thống kỹ thuật. Tùy nền tảng và cấu hình triển khai, phạm vi tính năng có thể khác nhau.

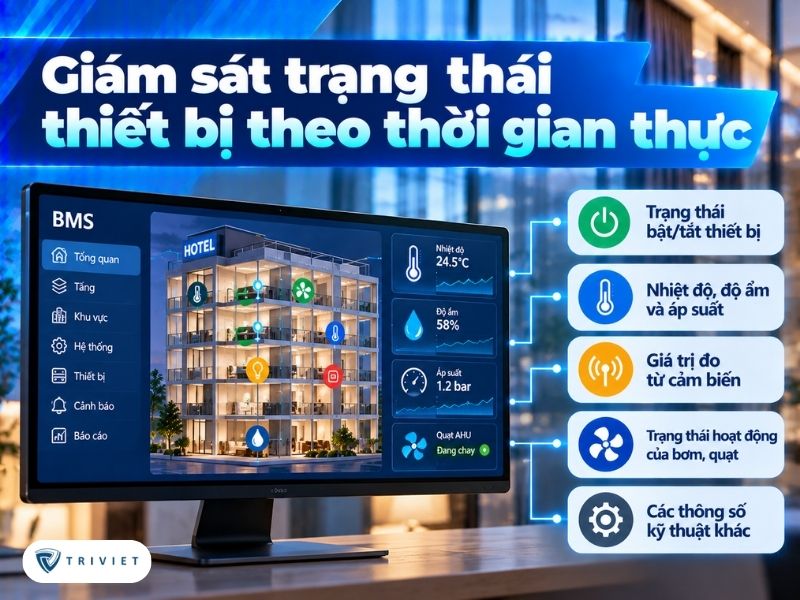

Giám sát trạng thái thiết bị theo thời gian thực

Một trong những chức năng cơ bản của phần mềm quản lý hệ thống BMS là hiển thị dữ liệu vận hành được cập nhật từ các thiết bị kết nối.

Thông qua giao diện, nhân viên kỹ thuật có thể theo dõi:

• Trạng thái bật/tắt của thiết bị.

• Nhiệt độ, độ ẩm và áp suất.

• Giá trị đo từ cảm biến.

• Trạng thái hoạt động của bơm, quạt và các thiết bị khác.

• Những thông số kỹ thuật được tích hợp.

Dữ liệu có thể được tổ chức theo tầng, khu vực hoặc từng hệ thống, giúp người vận hành xác định nhanh vị trí cần kiểm tra.

Tốc độ cập nhật phụ thuộc vào chu kỳ lấy mẫu, mạng truyền thông và cấu hình của hệ thống.

Điều khiển thiết bị từ giao diện tập trung

Phần mềm BMS có thể hỗ trợ điều khiển một số thiết bị thông qua giao diện quản lý, thay vì yêu cầu nhân viên thao tác trực tiếp tại vị trí lắp đặt.

Các chức năng điều khiển có thể bao gồm:

• Bật/tắt thiết bị theo quyền được cấp.

• Điều chỉnh giá trị cài đặt.

• Thiết lập lịch hoạt động.

• Chuyển đổi chế độ vận hành được hỗ trợ.

Ví dụ, với hệ thống HVAC, người vận hành có thể điều chỉnh setpoint hoặc lịch hoạt động của thiết bị nếu bộ điều khiển và phần mềm cho phép.

Tuy nhiên, phần mềm không trực tiếp thay thế các chức năng điều khiển cục bộ hoặc cơ chế bảo vệ của thiết bị. Những lệnh từ BMS cần được thực hiện thông qua kiến trúc điều khiển phù hợp.

Quản lý cảnh báo và sự cố

Khi một thông số vượt ngưỡng hoặc thiết bị xuất hiện trạng thái bất thường, hệ thống có thể phát sinh cảnh báo theo cấu hình.

Phần mềm quản lý hệ thống BMS hỗ trợ hiển thị những thông tin như:

• Thiết bị hoặc điểm dữ liệu phát sinh cảnh báo.

• Thời điểm xảy ra sự kiện.

• Mức độ ưu tiên.

• Trạng thái cảnh báo.

• Thông tin mô tả được thiết lập.

Tùy nền tảng, người vận hành có thể xác nhận cảnh báo, theo dõi trạng thái và tra cứu lịch sử sự kiện.

Việc cấu hình ngưỡng và mức ưu tiên cần phù hợp với đặc điểm từng thiết bị để hạn chế cảnh báo không cần thiết.

Lưu trữ lịch sử và phân tích dữ liệu

Ngoài dữ liệu hiện tại, phần mềm BMS có thể lưu trữ thông số theo thời gian để phục vụ phân tích xu hướng vận hành.

Ví dụ, nhân viên kỹ thuật có thể xem biểu đồ nhiệt độ trong ngày, trạng thái hoạt động của bơm hoặc sự thay đổi của một thông số được ghi nhận.

Dữ liệu lịch sử hỗ trợ:

• Đánh giá sự thay đổi của thông số.

• Đối chiếu dữ liệu trước và sau sự cố.

• Kiểm tra chu kỳ hoạt động của thiết bị.

• Xem xét các điều kiện vận hành bất thường.

Khả năng lưu trữ phụ thuộc vào cấu hình điểm dữ liệu, chu kỳ ghi nhận và dung lượng hệ thống.

Quản lý tài khoản và phân quyền

Trong một tòa nhà, nhiều nhóm nhân sự có thể cùng sử dụng phần mềm BMS nhưng không cần quyền truy cập giống nhau.

Chức năng phân quyền giúp giới hạn các thao tác phù hợp với trách nhiệm của từng người dùng.

Chẳng hạn:

• Nhân viên giám sát được xem dữ liệu và cảnh báo.

• Nhân viên kỹ thuật được thực hiện những thao tác điều khiển được cấp phép.

• Quản trị viên được quản lý tài khoản và cấu hình trong phạm vi quyền hạn.

Một số nền tảng còn hỗ trợ ghi nhật ký thao tác để phục vụ việc kiểm tra lịch sử sử dụng.

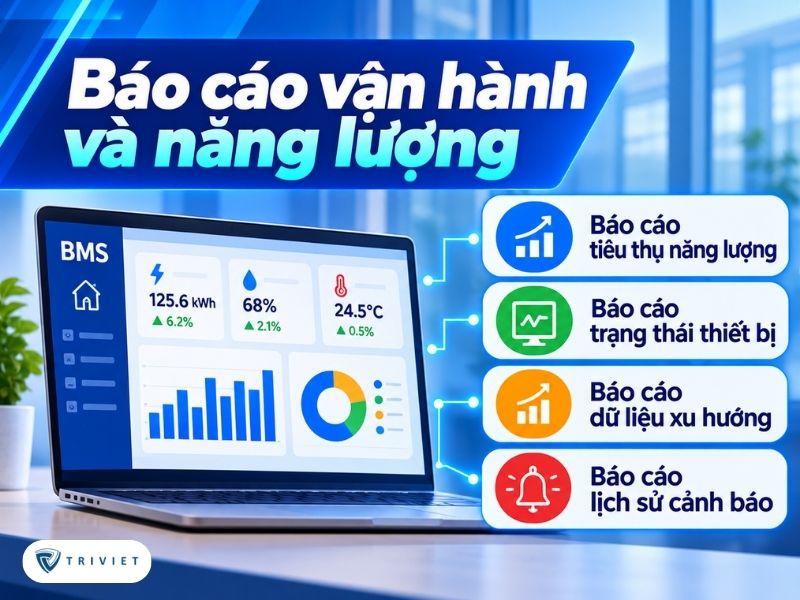

Báo cáo vận hành và năng lượng

Phần mềm quản lý hệ thống BMS có thể hỗ trợ tổng hợp dữ liệu thành các báo cáo theo khoảng thời gian.

Tùy chức năng, báo cáo có thể bao gồm trạng thái hoạt động, lịch sử cảnh báo, dữ liệu xu hướng hoặc thông số năng lượng.

Khi tích hợp công tơ điện và các điểm đo phù hợp, phần mềm có thể hỗ trợ theo dõi dữ liệu tiêu thụ năng lượng theo hệ thống hoặc khu vực.

Những thông tin này là cơ sở để người vận hành đánh giá hoạt động thiết bị và xem xét các phương án điều chỉnh phù hợp.

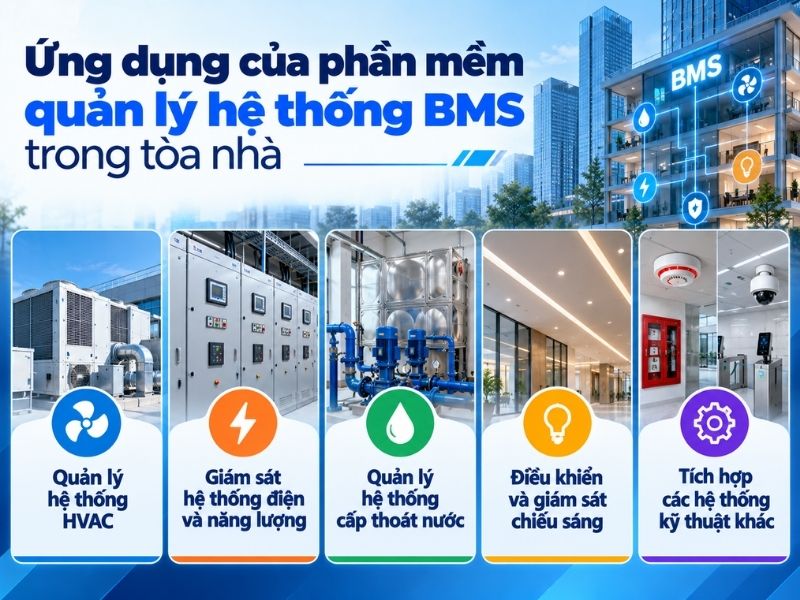

Ứng dụng của phần mềm quản lý hệ thống BMS trong tòa nhà

Phần mềm BMS có thể được triển khai cho nhiều hệ thống kỹ thuật khác nhau. Tuy nhiên, phạm vi giám sát và điều khiển phụ thuộc vào thiết bị, điểm dữ liệu và kiến trúc tích hợp của từng công trình.

Quản lý hệ thống HVAC

HVAC là một trong những hệ thống thường được kết nối với BMS nhằm hỗ trợ giám sát và điều khiển thiết bị.

Tùy cấu hình, phần mềm có thể theo dõi:

• Nhiệt độ và độ ẩm.

• Trạng thái AHU, FCU.

• Trạng thái chiller và bơm.

• Áp suất và các thông số liên quan.

• Giá trị cài đặt và chế độ vận hành.

Dữ liệu giúp nhân viên kỹ thuật theo dõi hoạt động của hệ thống điều hòa, thông gió và xác định những thông số cần kiểm tra.

Giám sát hệ thống điện và năng lượng

Đối với hệ thống điện, phần mềm quản lý hệ thống BMS có thể tiếp nhận dữ liệu từ công tơ, bộ đo điện và những thiết bị có giao diện kết nối phù hợp.

Các thông số được giám sát có thể bao gồm:

• Điện áp.

• Dòng điện.

• Công suất.

• Điện năng tiêu thụ.

• Trạng thái của các thiết bị điện được tích hợp.

Việc tập trung dữ liệu hỗ trợ bộ phận vận hành theo dõi tình trạng hệ thống và phân tích mức sử dụng năng lượng theo phạm vi đo lường.

Quản lý hệ thống cấp thoát nước

Trong hệ thống cấp thoát nước, BMS có thể kết nối với cảm biến mực nước, công tắc trạng thái, bộ điều khiển bơm và các thiết bị liên quan.

Thông qua phần mềm, nhân viên có thể theo dõi:

• Mực nước bể chứa.

• Trạng thái hoạt động của bơm.

• Tín hiệu lỗi của thiết bị.

• Các thông số khác theo thiết kế.

Dữ liệu giúp người vận hành nhận biết trạng thái hệ thống và kiểm tra khi xuất hiện cảnh báo.

Điều khiển và giám sát chiếu sáng

Với hệ thống chiếu sáng có khả năng tích hợp, phần mềm BMS có thể hỗ trợ theo dõi trạng thái và điều khiển theo lịch hoặc khu vực.

Ví dụ, hệ thống có thể được cấu hình để điều khiển các nhóm đèn tại hành lang, khu vực công cộng hoặc những vị trí được thiết kế tự động hóa.

Khả năng điều khiển cụ thể phụ thuộc vào bộ điều khiển chiếu sáng, giao thức và các điểm dữ liệu được kết nối.

Tích hợp các hệ thống kỹ thuật khác

Ngoài HVAC, điện, nước và chiếu sáng, phần mềm BMS có thể trao đổi dữ liệu với những hệ thống kỹ thuật khác khi có giao diện tích hợp phù hợp.

Tùy dự án, BMS có thể tiếp nhận trạng thái hoặc cảnh báo từ một số hệ thống độc lập để hiển thị tập trung.

Đối với các hệ thống an toàn như báo cháy, việc tích hợp phải tuân theo thiết kế và yêu cầu kỹ thuật áp dụng. BMS không thay thế chức năng điều khiển và bảo vệ chuyên dụng của hệ thống báo cháy.

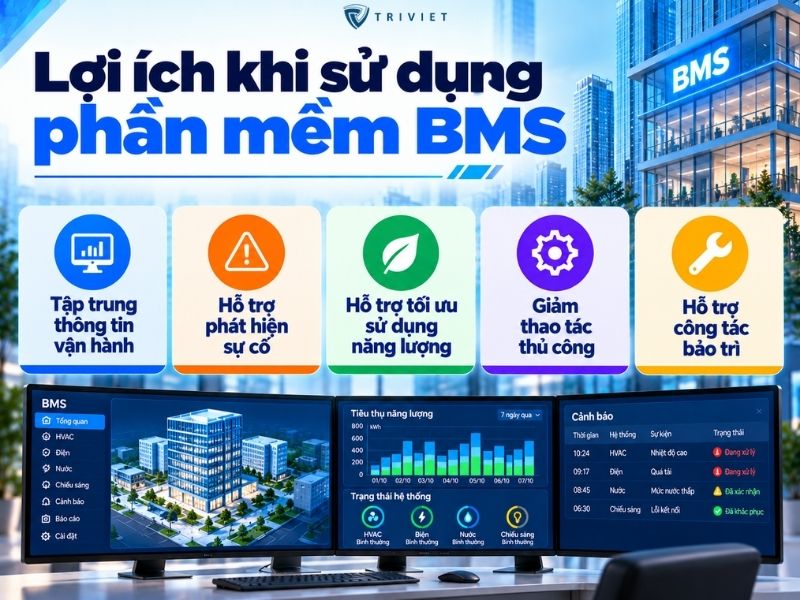

Lợi ích khi sử dụng phần mềm quản lý hệ thống BMS

Việc triển khai phần mềm BMS giúp tổ chức dữ liệu vận hành theo hướng tập trung hơn. Những lợi ích cụ thể phụ thuộc vào quy mô tích hợp, chất lượng dữ liệu và cách hệ thống được sử dụng.

Tập trung thông tin vận hành

Nhân viên kỹ thuật có thể theo dõi dữ liệu từ nhiều hệ thống trên một nền tảng, hạn chế việc phải truy cập từng giao diện riêng lẻ.

Hỗ trợ phát hiện sự cố

Các cảnh báo và dữ liệu trạng thái giúp người vận hành nhận biết những thông số bất thường, từ đó xác định khu vực cần kiểm tra.

Hỗ trợ tối ưu sử dụng năng lượng

Dữ liệu vận hành và lịch hoạt động có thể được sử dụng để đánh giá thời gian hoạt động của thiết bị, từ đó xem xét các điều chỉnh phù hợp.

Giảm thao tác thủ công

Những chức năng giám sát và điều khiển tập trung giúp giảm một số công việc kiểm tra, ghi nhận và thao tác lặp lại.

Hỗ trợ công tác bảo trì

Lịch sử cảnh báo và dữ liệu xu hướng cung cấp thông tin phục vụ kiểm tra thiết bị, phân tích sự cố và lập kế hoạch bảo trì.

Những yếu tố cần lưu ý khi lựa chọn phần mềm quản lý hệ thống BMS

Không phải mọi phần mềm BMS đều phù hợp với tất cả công trình. Việc lựa chọn cần dựa trên hạ tầng kỹ thuật, quy mô hệ thống và yêu cầu quản lý thực tế.

Khả năng tương thích và giao thức kết nối

Phần mềm cần có khả năng trao đổi dữ liệu với các bộ điều khiển và thiết bị được sử dụng trong công trình.

Một số giao thức thường gặp trong hệ thống tự động hóa tòa nhà gồm BACnet và Modbus.

Khi lựa chọn, cần kiểm tra phiên bản giao thức, phương thức kết nối và những điểm dữ liệu mà thiết bị cho phép truy cập.

Không nên chỉ dựa vào việc hai thiết bị cùng hỗ trợ một giao thức để mặc định rằng mọi chức năng đều có thể tích hợp.

Số lượng điểm dữ liệu và khả năng mở rộng

Số lượng điểm dữ liệu ảnh hưởng đến quy mô hệ thống giám sát và cấu hình phần mềm cần triển khai.

Trước khi lựa chọn, cần xác định:

• Số lượng thiết bị kết nối.

• Số lượng điểm giám sát và điều khiển.

• Nhu cầu lưu trữ dữ liệu.

• Số lượng người dùng.

• Kế hoạch mở rộng trong tương lai.

Những thông tin này giúp lựa chọn phiên bản phần mềm và cấu hình hệ thống phù hợp.

Giao diện và chức năng vận hành

Giao diện cần được thiết kế theo nhu cầu của người sử dụng, giúp nhân viên dễ dàng tìm kiếm thiết bị và nhận biết trạng thái.

Các chức năng nên được xem xét gồm dashboard, sơ đồ hệ thống, danh sách cảnh báo, biểu đồ xu hướng và báo cáo.

Đối với công trình có nhiều hệ thống kỹ thuật, cách tổ chức dữ liệu theo khu vực hoặc phân hệ cũng ảnh hưởng đến sự thuận tiện trong vận hành.

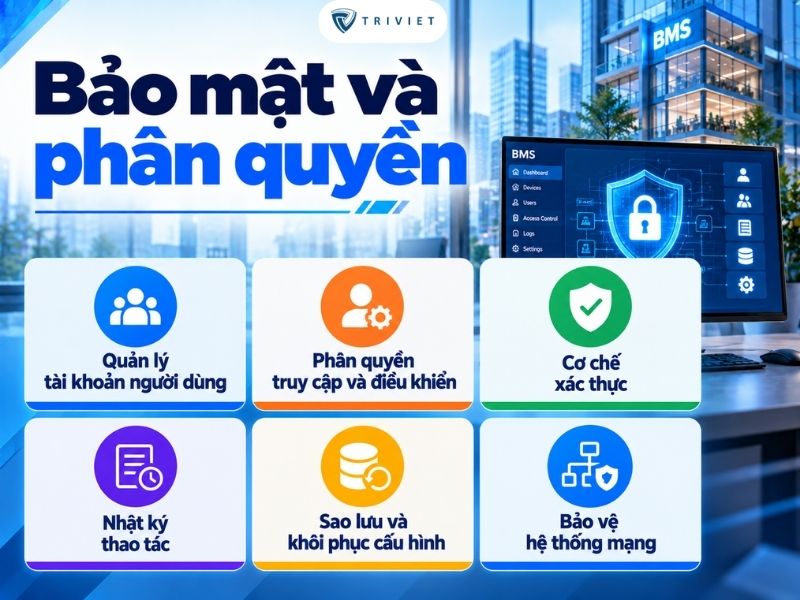

Bảo mật và phân quyền

Phần mềm quản lý hệ thống BMS có thể cung cấp khả năng điều khiển thiết bị kỹ thuật, vì vậy cần quan tâm đến bảo mật và kiểm soát truy cập.

Những yếu tố nên kiểm tra gồm:

• Quản lý tài khoản người dùng.

• Phân quyền truy cập và điều khiển.

• Cơ chế xác thực được hỗ trợ.

• Nhật ký thao tác.

• Sao lưu và khôi phục cấu hình.

• Phương án bảo vệ hệ thống mạng.

Các yêu cầu bảo mật cần được xem xét cùng với kiến trúc mạng và chính sách vận hành của công trình.

Phần mềm quản lý hệ thống BMS tại Trí Việt Controls

Trí Việt Controls cung cấp các giải pháp và thiết bị phục vụ hệ thống quản lý tòa nhà BMS, trong đó có những sản phẩm phần mềm như BCPro System Software, ADS Lite-A và ADS Lite-E.

Tùy nền tảng và phiên bản, phần mềm có thể hỗ trợ những chức năng giám sát, quản lý dữ liệu và kết nối với hệ thống điều khiển tương ứng.

Khi lựa chọn giải pháp, cần xem xét các yếu tố như:

• Quy mô tòa nhà và số lượng hệ thống kỹ thuật.

• Số lượng điểm dữ liệu cần giám sát.

• Giao thức và thiết bị hiện có.

• Yêu cầu điều khiển, cảnh báo và lưu trữ.

• Khả năng mở rộng và tích hợp trong tương lai.

Việc xác định đúng nhu cầu giúp lựa chọn nền tảng phù hợp, tránh triển khai phần mềm không tương thích hoặc thiếu các chức năng cần thiết.

Phần mềm quản lý hệ thống BMS là thành phần quan trọng trong việc tập trung dữ liệu, hỗ trợ giám sát và điều khiển các hệ thống kỹ thuật của tòa nhà. Khi được lựa chọn và cấu hình phù hợp, phần mềm giúp nhân viên vận hành theo dõi thiết bị, xử lý cảnh báo và khai thác dữ liệu hiệu quả hơn.

Liên hệ Trí Việt Controls để được tư vấn phần mềm quản lý hệ thống BMS phù hợp với quy mô công trình, hạ tầng kỹ thuật và yêu cầu vận hành thực tế.
