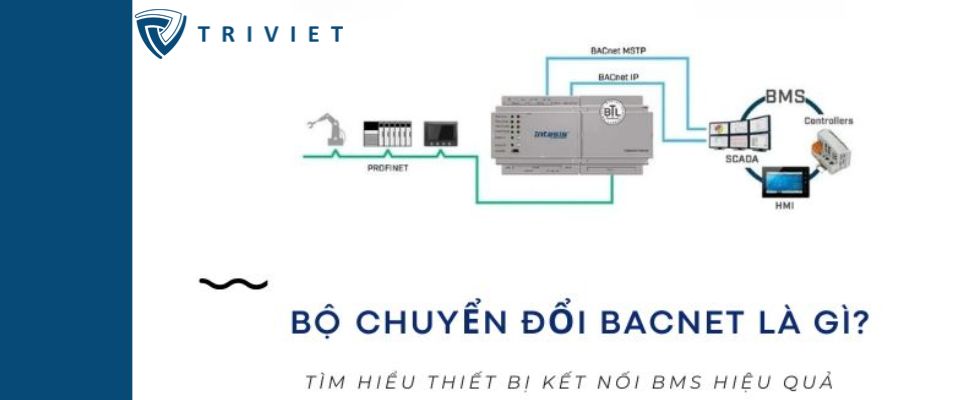

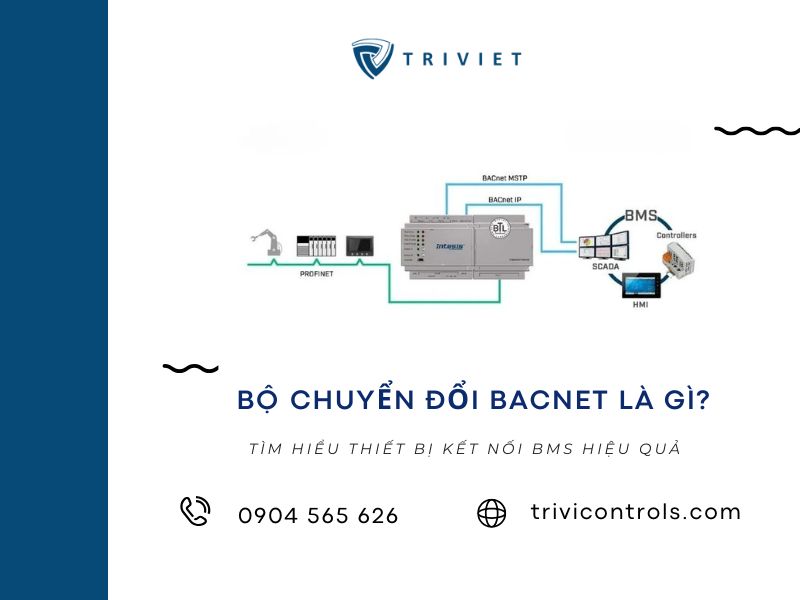

Bộ chuyển đổi BACnet là gì? Tìm hiểu thiết bị kết nối BMS hiệu quả

Trong hệ thống quản lý tòa nhà, việc kết nối thiết bị từ nhiều giao thức khác nhau luôn là bài toán quan trọng. Bộ chuyển đổi BACnet là giải pháp giúp liên kết dữ liệu, mở rộng khả năng tích hợp và hỗ trợ hệ thống BMS vận hành đồng bộ, hiệu quả hơn.

Bộ chuyển đổi BACnet là gì?

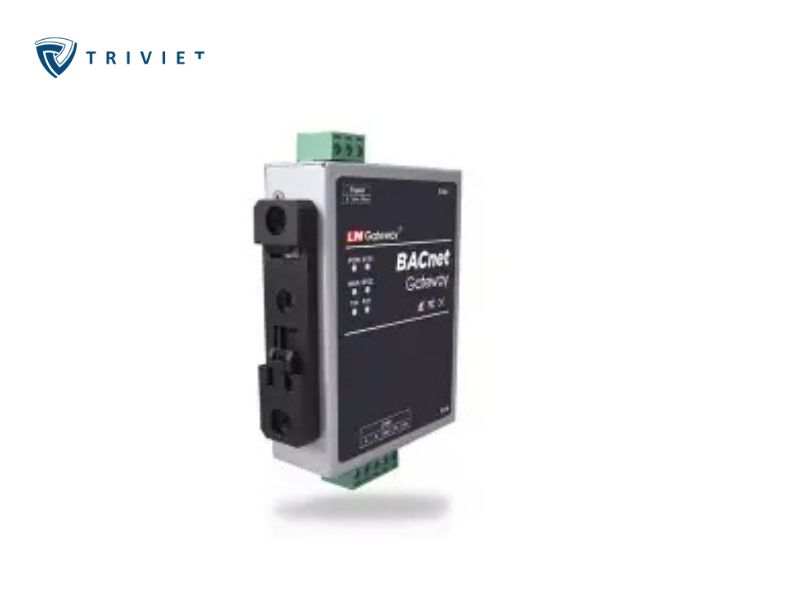

Bộ chuyển đổi BACnet (BACnet Converter) là thiết bị trung gian dùng để kết nối các thiết bị, hệ thống hoặc mạng truyền thông khác nhau với môi trường BACnet trong tòa nhà. Về bản chất, thiết bị này thường hoạt động như một gateway, protocol converter hoặc trong một số trường hợp là router, tùy vào mục đích tích hợp.

Thiết bị này đặc biệt hữu ích khi công trình sử dụng nhiều thiết bị không cùng chuẩn truyền thông. Khi đó, bộ chuyển đổi sẽ nhận dữ liệu từ giao thức nguồn, chuyển đổi sang BACnet và gửi về hệ thống BMS để giám sát hoặc điều khiển tập trung. Nhờ vậy, dữ liệu từ các hệ HVAC, điện, chiếu sáng hoặc đồng hồ đo có thể được tích hợp về cùng một nền tảng quản lý.

Vai trò của bộ chuyển đổi BACnet trong hệ thống BMS

Trong thực tế, một hệ thống BMS hiếm khi chỉ dùng duy nhất một chuẩn truyền thông. Nhiều thiết bị hiện trường có thể chạy Modbus, proprietary protocol, HTTP/XML hoặc BACnet ở phiên bản mạng khác nhau như BACnet/IP và BACnet MS/TP. Lúc này, Bộ chuyển đổi BACnet đóng vai trò cầu nối để các thiết bị đó có thể trao đổi dữ liệu với hệ thống quản lý tòa nhà.

Vai trò chính của thiết bị này gồm:

- Kết nối thiết bị khác giao thức vào hệ BACnet

- Hỗ trợ truyền dữ liệu giữa BACnet/IP, BACnet Ethernet và BACnet MS/TP

- Giúp BMS thu thập điểm dữ liệu từ nhiều nguồn khác nhau

- Mở rộng khả năng tích hợp mà không cần thay mới toàn bộ thiết bị hiện hữu

Nhờ đó, bộ chuyển đổi BACnet giúp giảm chi phí nâng cấp hệ thống và tăng tính linh hoạt khi mở rộng công trình hoặc cải tạo hệ thống cũ.

Nguyên lý hoạt động của bộ chuyển đổi BACnet

Để hiểu rõ hơn, có thể hình dung nguyên lý hoạt động của Bộ chuyển đổi BACnet theo các bước cơ bản sau:

Tiếp nhận dữ liệu từ thiết bị nguồn: Thiết bị nhận thông tin từ bộ điều khiển, đồng hồ, cảm biến hoặc hệ thống đang dùng giao thức khác.

Phân tích và ánh xạ dữ liệu: Dữ liệu đầu vào được xử lý, chuẩn hóa và ánh xạ sang các đối tượng hoặc điểm dữ liệu tương thích với BACnet.

Chuyển đổi và truyền sang mạng BACnet: Sau khi xử lý, bộ chuyển đổi gửi dữ liệu sang BACnet/IP, BACnet MS/TP hoặc môi trường BACnet phù hợp để BMS đọc và giám sát.

Phản hồi lệnh điều khiển nếu có: Trong nhiều ứng dụng, thiết bị không chỉ truyền dữ liệu một chiều mà còn cho phép hệ BMS gửi lệnh ngược lại đến thiết bị hiện trường.

Tùy cấu hình, một số thiết bị chỉ làm nhiệm vụ định tuyến giữa các mạng BACnet khác nhau, còn một số khác thực hiện chuyển đổi giữa BACnet và giao thức ngoài BACnet. Đây là điểm cần phân biệt giữa router BACnet và gateway/protocol converter BACnet.

Các phiên bản BACnet phổ biến

Khi lựa chọn bộ chuyển đổi BACnet, cần hiểu các phiên bản mạng BACnet thường gặp trong hệ thống tòa nhà hiện nay. Một số dạng phổ biến gồm:

BACnet/IP: Truyền thông qua hạ tầng IP/Ethernet, phù hợp với hệ thống quy mô lớn, dễ tích hợp với mạng tòa nhà.

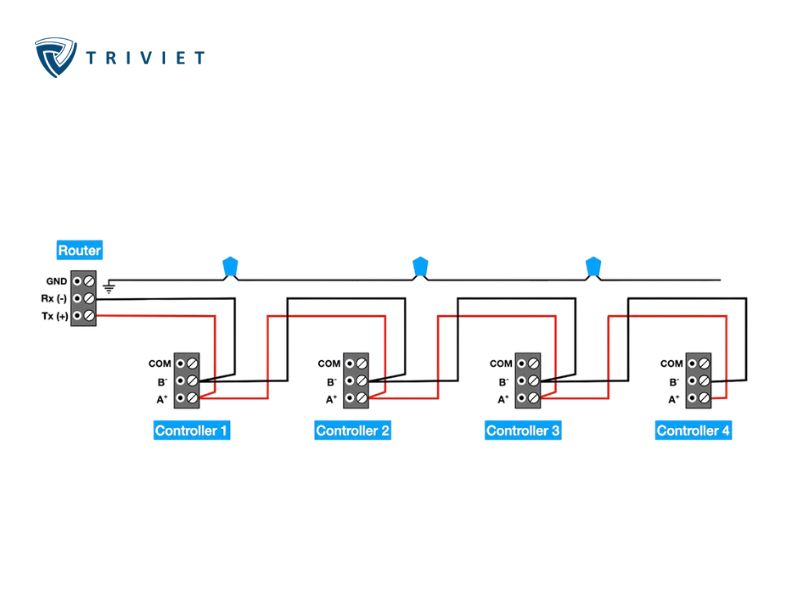

BACnet MS/TP: Hoạt động trên RS-485, được dùng nhiều ở thiết bị hiện trường như bộ điều khiển HVAC, VAV, FCU hoặc VFD.

BACnet Ethernet: Là phiên bản BACnet chạy trên Ethernet truyền thống, hiện ít phổ biến hơn BACnet/IP nhưng vẫn còn xuất hiện ở một số hệ thống.

BACnet/SC: Phiên bản mới hơn, tập trung vào truyền thông bảo mật trên nền IP, phục vụ nhu cầu an toàn mạng cao hơn.

Trong nhiều công trình, bộ chuyển đổi BACnet được dùng để liên kết BACnet/IP với BACnet MS/TP hoặc đưa các hệ ngoài BACnet vào mạng BACnet chung.

>>> Tham khảo thêm: Bộ chuyển đổi Modbus là gì?Tìm hiểu chi tiết từ A-Z

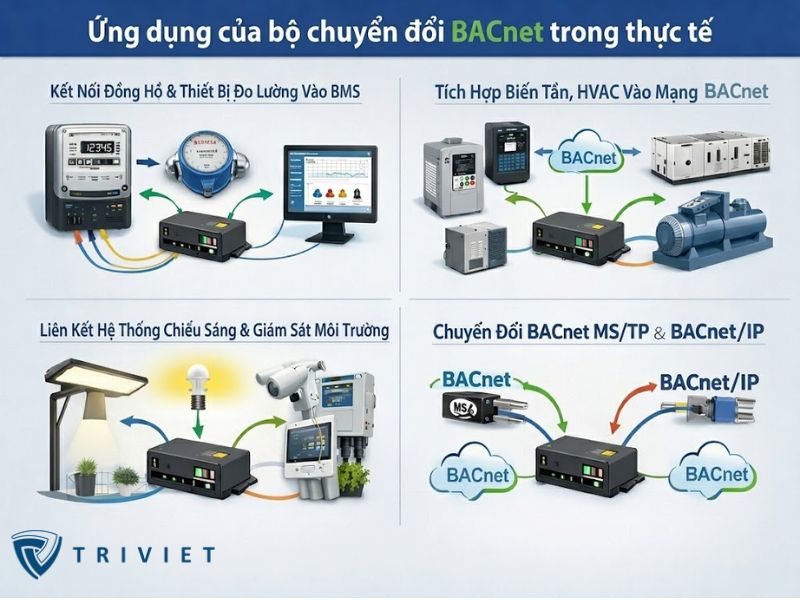

Ứng dụng của bộ chuyển đổi BACnet trong thực tế

Trong thực tế triển khai BMS( Building Management System), Bộ chuyển đổi BACnet được sử dụng ở nhiều tình huống khác nhau nhằm tăng khả năng tích hợp hệ thống. Một số ứng dụng phổ biến gồm:

- Kết nối đồng hồ điện, đồng hồ nước hoặc thiết bị đo năng lượng vào hệ BMS

- Tích hợp biến tần, chiller, AHU, FCU hoặc thiết bị HVAC vào mạng BACnet

- Liên kết hệ thống chiếu sáng, hệ thống giám sát môi trường hoặc thiết bị OEM với BMS

- Chuyển đổi giữa BACnet MS/TP và BACnet/IP trong công trình có nhiều lớp mạng khác nhau

Những ứng dụng này cho thấy bộ chuyển đổi BACnet đặc biệt phù hợp với công trình cần tận dụng thiết bị sẵn có nhưng vẫn muốn đưa toàn bộ dữ liệu về một nền tảng quản lý tập trung.

Khi nào cần sử dụng bộ chuyển đổi BACnet?

Không phải hệ thống nào cũng bắt buộc cần bộ chuyển đổi BACnet, nhưng thiết bị này rất cần thiết trong các trường hợp sau:

- Công trình có thiết bị dùng giao thức khác BACnet nhưng cần đưa dữ liệu về BMS

- Hệ thống hiện hữu dùng BACnet MS/TP, trong khi trung tâm giám sát dùng BACnet/IP

- Dự án cải tạo muốn giữ lại thiết bị cũ để tiết kiệm chi phí

- Cần mở rộng BMS mà không muốn thay toàn bộ controller hoặc thiết bị hiện trường

- Muốn tích hợp nhiều hệ kỹ thuật vào cùng một nền tảng quản lý tòa nhà

Khi lựa chọn thiết bị, nên xem kỹ bộ chuyển đổi hỗ trợ giao thức nào, số lượng điểm dữ liệu, khả năng ánh xạ đối tượng BACnet, mức độ tương thích với BMS và độ ổn định khi vận hành thực tế.

Bộ chuyển đổi BACnet là thiết bị quan trọng trong các hệ thống BMS hiện đại, đặc biệt khi công trình cần tích hợp nhiều giao thức và nhiều lớp thiết bị khác nhau. Việc lựa chọn đúng bộ chuyển đổi sẽ giúp hệ thống vận hành đồng bộ hơn, tận dụng tốt thiết bị sẵn có và nâng cao hiệu quả quản lý tòa nhà trong dài hạn.

Để được tư vấn lựa chọn và triển khai bộ chuyển đổi BACnet phù hợp, tối ưu hiệu quả vận hành và tiết kiệm chi phí, hãy liên hệ ngay với Trí Việt Controls – đối tác uy tín cho giải pháp BMS toàn diện.
