Màn hình hiển thị hệ thống BMS là gì? Giải thích chi tiết từ A-Z

Việc giám sát hàng loạt thiết bị kỹ thuật trong tòa nhà sẽ trở nên phức tạp nếu không có công cụ trực quan. Đây là lý do nhiều người quan tâm màn hình hiển thị hệ thống BMS là gì và vì sao thiết bị này lại đóng vai trò quan trọng trong quản lý vận hành.

Màn hình hiển thị hệ thống BMS là gì?

Có thể hiểu đây là giao diện trực quan giúp người vận hành giám sát và điều khiển toàn bộ hệ thống kỹ thuật trong tòa nhà. Thiết bị này hiển thị dữ liệu từ hệ thống BMS như điện, điều hòa, chiếu sáng, an ninh và các thông số vận hành khác.

Màn hình hiển thị có thể là màn hình máy tính, tablet hoặc bảng điều khiển trung tâm, giúp người dùng theo dõi trạng thái thiết bị theo thời gian thực và đưa ra quyết định nhanh chóng.

Vai trò của màn hình hiển thị hệ thống BMS

Sau khi hiểu màn hình hiển thị hệ thống BMS là gì, có thể thấy thiết bị này giữ vai trò quan trọng trong vận hành tòa nhà:

- Giám sát tập trung: Hiển thị toàn bộ trạng thái hệ thống trên một giao diện duy nhất

- Điều khiển hệ thống: Cho phép thao tác trực tiếp các thiết bị như HVAC, chiếu sáng

- Cảnh báo sự cố: Hiển thị lỗi, cảnh báo giúp xử lý kịp thời

- Hỗ trợ quản lý: Lưu trữ và theo dõi dữ liệu vận hành

Nhờ đó, màn hình hiển thị giúp tối ưu hiệu quả của hệ thống BMS trong thực tế.

Cấu tạo chính của màn hình hiển thị hệ thống BMS

Để hiểu rõ hơn màn hình hiển thị hệ thống BMS là gì, cần nắm được cấu trúc gồm nhiều thành phần phối hợp để đảm bảo hiển thị và điều khiển chính xác:

- Phần cứng hiển thị:

Bao gồm màn hình LCD/LED, máy tính công nghiệp hoặc tablet. Đây là nơi trực tiếp hiển thị dữ liệu vận hành của hệ thống BMS dưới dạng giao diện trực quan.

- Phần mềm giao diện (GUI):

Là thành phần quan trọng giúp hiển thị sơ đồ tòa nhà, trạng thái thiết bị, biểu đồ và cảnh báo. Phần mềm này cho phép người vận hành thao tác và điều khiển hệ thống ngay trên màn hình.

- Bộ xử lý và kết nối:

Đóng vai trò trung gian, tiếp nhận dữ liệu từ server BMS thông qua mạng LAN, TCP/IP hoặc Internet. Thành phần này đảm bảo dữ liệu được truyền tải nhanh và ổn định.

- Hệ thống dữ liệu và máy chủ:

Lưu trữ và xử lý thông tin từ các bộ điều khiển, cảm biến trong tòa nhà. Đây là nguồn dữ liệu chính để màn hình hiển thị hệ thống BMS cập nhật trạng thái theo thời gian thực.

Nhờ cấu trúc này, màn hình hiển thị hệ thống BMS không chỉ dừng lại ở việc hiển thị mà còn là công cụ tương tác giúp giám sát và điều khiển toàn bộ hệ thống một cách chính xác và liên tục.

Nguyên lý hoạt động của màn hình hiển thị hệ thống BMS

Thiết bị này hoạt động theo cơ chế truyền và xử lý dữ liệu theo thời gian thực trong hệ thống BMS:

- Thu thập dữ liệu: Các cảm biến và thiết bị trong tòa nhà gửi tín hiệu về bộ điều khiển (DDC/PLC).

- Xử lý trung tâm: Server BMS tiếp nhận, xử lý và lưu trữ toàn bộ dữ liệu vận hành.

- Truyền dữ liệu: Thông tin được truyền đến màn hình hiển thị thông qua mạng LAN hoặc giao thức TCP/IP.

- Hiển thị trực quan: Giao diện BMS thể hiện dữ liệu dưới dạng sơ đồ, biểu đồ, trạng thái thiết bị và cảnh báo.

- Tương tác điều khiển: Người vận hành có thể thao tác trực tiếp trên màn hình để điều khiển thiết bị hoặc điều chỉnh hệ thống.

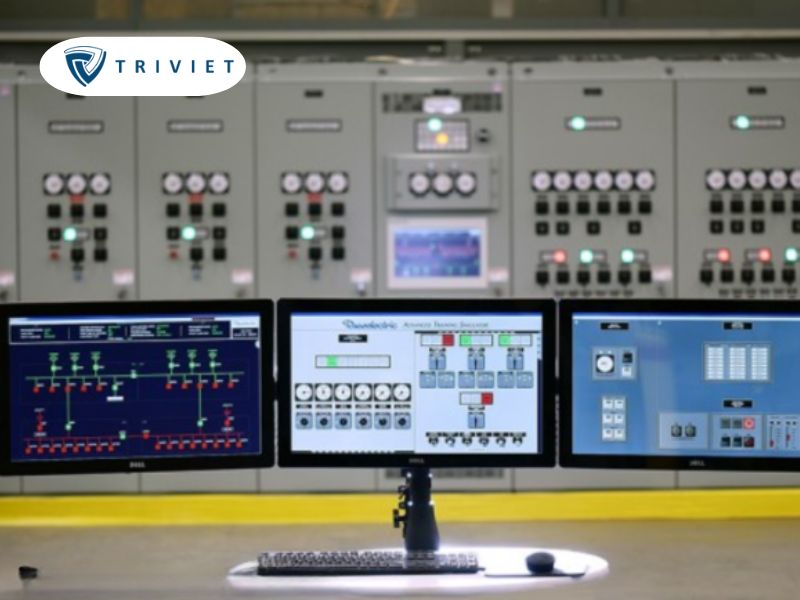

Các loại màn hình hiển thị hệ thống BMS phổ biến

Có thể phân loại màn hình hiển thị theo vị trí sử dụng và chức năng hiển thị trong hệ thống:

- Màn hình máy tính trung tâm:

Đặt tại phòng điều khiển, kết nối trực tiếp với server BMS, cho phép giám sát và điều khiển toàn bộ hệ thống trong tòa nhà.

- Màn hình HMI (Human Machine Interface):

Lắp tại tủ điện hoặc khu vực kỹ thuật, hiển thị trạng thái và điều khiển từng hệ thống cục bộ như HVAC, chiếu sáng.

- Màn hình di động (mobile interface):

Sử dụng trên smartphone hoặc tablet, cho phép truy cập từ xa, hỗ trợ giám sát linh hoạt thông qua ứng dụng hoặc trình duyệt web.

- Màn hình LED/LCD hiển thị tổng quan:

Thường dùng tại trung tâm vận hành, hiển thị sơ đồ tổng thể, cảnh báo và trạng thái hệ thống theo thời gian thực.

Mỗi loại màn hình hiển thị hệ thống BMS được lựa chọn tùy theo quy mô công trình và nhu cầu quản lý, giúp tối ưu khả năng giám sát và điều khiển trong thực tế.

Ưu điểm của màn hình hiển thị hệ thống BMS

Sau khi hiểu rõ màn hình hiển thị hệ thống BMS là gì, có thể thấy thiết bị này mang lại nhiều ưu điểm trong quản lý và vận hành tòa nhà:

- Hiển thị trực quan: Dữ liệu được thể hiện dưới dạng sơ đồ, biểu đồ và trạng thái thiết bị, giúp người vận hành dễ dàng theo dõi toàn bộ hệ thống.

- Cảnh báo và phản ứng nhanh: Tự động hiển thị cảnh báo khi có sự cố, hỗ trợ xử lý kịp thời và hạn chế rủi ro vận hành.

- Tối ưu hiệu quả vận hành: Giảm thao tác thủ công, hạn chế sai sót và nâng cao khả năng kiểm soát hệ thống BMS.

- Điều khiển linh hoạt: Cho phép thao tác trực tiếp tại phòng điều khiển hoặc từ xa qua thiết bị di động, phù hợp với nhiều mô hình quản lý.

Nhờ những ưu điểm này, màn hình hiển thị hệ thống BMS không chỉ là công cụ hiển thị mà còn là giải pháp hỗ trợ vận hành thông minh, giúp nâng cao hiệu quả quản lý trong các tòa nhà hiện đại.

Việc hiểu rõ màn hình hiển thị hệ thống BMS là gì giúp người vận hành khai thác tối đa khả năng giám sát và điều khiển trong tòa nhà. Không chỉ dừng lại ở hiển thị dữ liệu, thiết bị này còn đóng vai trò kết nối, hỗ trợ quản lý thông minh và nâng cao hiệu quả vận hành toàn bộ hệ thống BMS.
